Установка алюминиевой опалубки со стороны балки: как справиться с изменениями глубины балки и деталей армирования

2026-05-11

Боковая опалубка — одна из наиболее легко недооцениваемых частей конструкции. алюминиевая опалубочная система . Опалубку стен и колонн оценивают главным образом по вертикальности, а опалубку плит проверяют на возвышенность и ровность. Однако на боковую опалубку балок одновременно влияют глубина, ширина и пролет балки, соединения балок с колоннами и балками со стенами, изменения толщины плит, нижние и верхние балки, перемычки над проемами и строительные нагрузки. Если его положение или армирование неадекватны, зачищенный бетон может иметь выпуклые стороны балки, смещения по краям балки, утечку раствора на перекрытии, искривленные боковые линии или неровные места соединения плит с балками.

Изменение глубины балки является основной проблемой при установке боковой опалубки балки. На типичном полу одна и та же линия сетки может включать в себя обычные балки, балки нижнего этажа, балки переходной кромки, перемычки, краевые балки рядом с утопленными плитами для ванной комнаты и консольные балки балкона. Если заранее не решена подробная планировка, панели специального размера и соединения ригелей, бригады на объекте часто прибегают к использованию элементов заполнения, опускают штифты или заполняют зазоры древесиной. Возникающие в результате погрешности размеров и поверхностные дефекты затем навсегда запечатываются в бетоне.

1. Каковы основные точки контроля качества алюминиевой опалубки со стороны балок?

Качество боковой опалубки — это не просто вопрос надежности панелей. Инспекции на месте должны охватывать поперечное сечение балки, прямолинейность края балки, вертикальность сторон, высоту перекрытия, выравнивание в местах стыков плиты с балкой, определение внутренних и внешних углов, герметичность соединений и устойчивость системы армирования. Если сторона балки выпучивается или смещается, последствия могут распространяться на штукатурку, подвесные потолки, дверные и оконные проемы, инженерные услуги и чистую высоту в свету.

В системе алюминиевой опалубки боковые панели балок обычно возводятся вместе с панелями балочного перекрытия, опалубкой перекрытий, панелями стен и колонн, а также системой опор раннего возведения. Они контролируют секцию конструкции и образуют критически важное соединение между стенами, колоннами и плитами. Если относиться к ним как к обычным боковым панелям, бригады могут упустить из виду изменения глубины балки, передачу нагрузки в местах соединений и давление свежего бетона.

Размеры поперечного сечения: Ширина балки, глубина балки, высота перекрытия и их соотношение с толщиной плиты должны соответствовать подробным чертежам.
Готовые линии: Края балок, внутренние углы перекрытия и линии соединения плит с балками должны быть прямыми и четко выраженными.
Плотные соединения: Не должно быть утечек раствора в местах соприкосновения сторон балки с перекрытием, плитой, стенами или колоннами.
Надежное армирование: Шпильки и клинья, ригели, плоские стяжки, подкосы и опорная система должны образовывать полный путь нагрузки.
Последовательное повторное использование: Балочные панели специального размера, угловые панели, компенсационные панели и соединительные панели нельзя смешивать или использовать повторно после деформации.

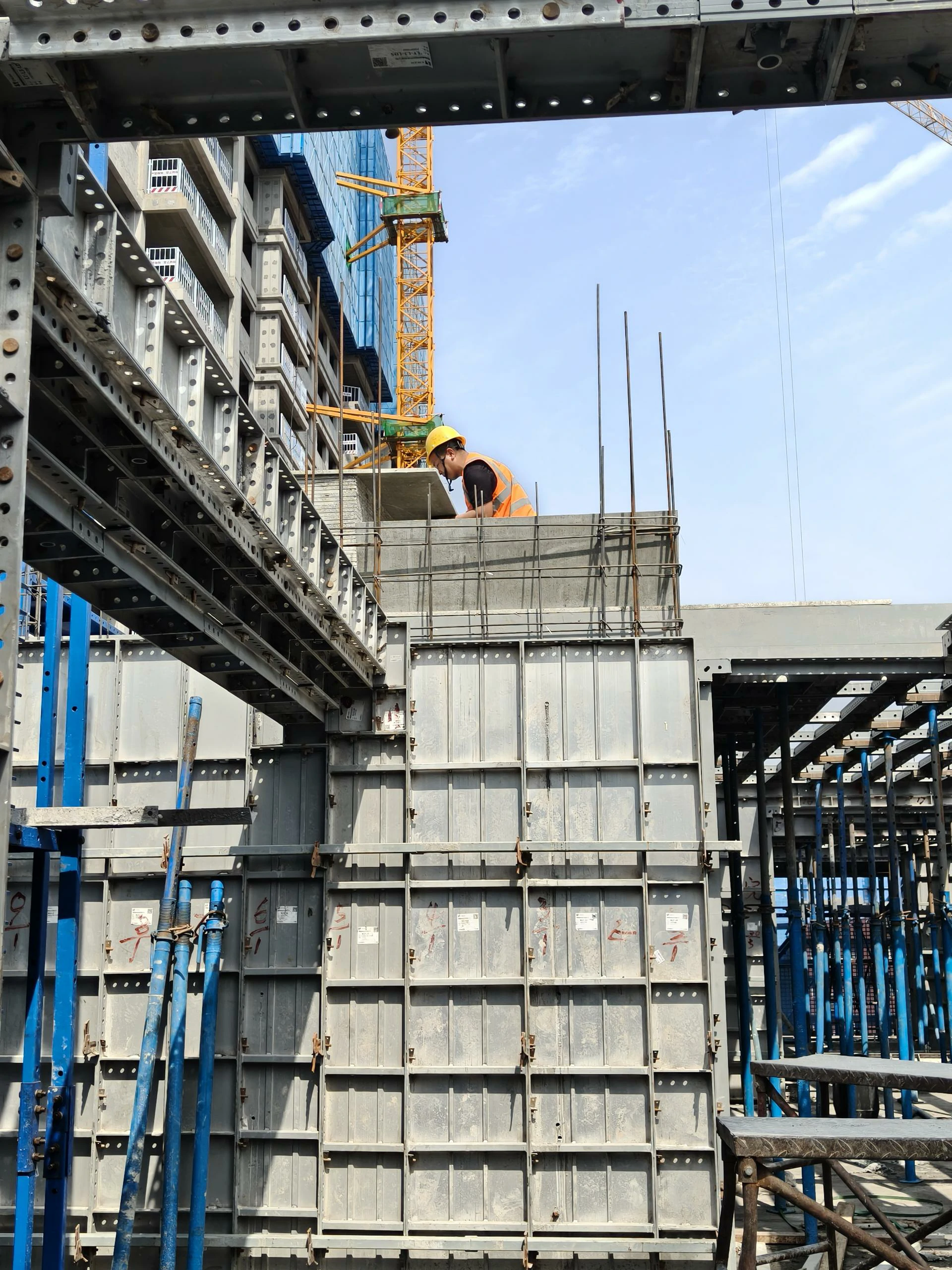

CIEZN Место установки алюминиевой опалубки

2. Почему изменение глубины балки затрудняет установку?

Изменение глубины балки изменяет высоту панели, положение соединительных отверстий, высоту ригеля, точки опоры и границу раздела между балкой и плитой. В стандартных балках можно использовать повторяющиеся панели для быстрого цикла, но для балок переменной глубины, опорных балок, переносных балок, краевых балок и балок с локальным усилением обычно требуются панели специального размера. Если эти изменения не будут четко показаны на подробных чертежах, бригады могут обнаружить, что панель не подходит, что ее отверстия не совпадают после установки или что разница уровней между стороной балки и перекрытием неправильная.

Переходы по глубине также имеют тенденцию совпадать с перегруженной арматурой, сложными соединениями балок и колонн, зарезервированными проемами или муфтами MEP, проходящими через балки. Возможно, в опалубке потребуется разместить эти элементы без ущерба для точности поперечного сечения или ослабления системы армирования. Такие детали следует сначала разработать, затем опытно собрать и установить только после проверки. Следует избегать резки или модификации алюминиевых панелей на месте.

Тип изменения глубины луча	Типичное расположение	Основные элементы управления опалубкой
Обычная балка меняется на нижнюю балку	Гостиные, коридоры и края аппаратных платформ	Высота боковой панели балки специального размера, высота перекрытия и прямолинейность внутреннего угла балки перекрытия.
Краевая балка или балконная консольная балка	Фасады, балконы и зоны возле эркеров	Внешние линии, отношение к стойкам, усиление опор и защиты кромок.
Переносная балка или усиленная балка	Переходные этажи и локальные зоны больших пролетов	Высокое боковое давление; Детали ригелей и связей требуют специальной проверки.
Перемычка или соединительная балка над проемом	Дверные и оконные проемы, служебные шахты и лестничные клетки	Размеры проема, уровень перекрытия, угловые стыки и столкновения с арматурой.
Краевая балка рядом с затонувшей плитой	Ванные комнаты, кухни и балконы	Изменения в толщине плиты, деталях подвесного отбойника/стойки и контроле затирки нижнего шва.

3. Рабочее проектирование: расположение боковых панелей балки по зонам глубины балки.

Ровный монтаж боковин балки начинается с тщательной детализации опалубки. На этом этапе планировку следует разделить по глубине балки, ширине балки, пролету, толщине плиты, высоте перекрытия балки, стыкам балок с колоннами, стыкам балок со стенами и нетипичным перекрытиям. Боковые панели стандартной балки повышают эффективность цикла, но переходы по глубине требуют специальных панелей специального размера, панелей-переходников или компенсационных панелей. Не следует полагаться на материалы временных площадок для устранения пробелов.

Опалубка CIEZN алюминиевая панельная система опалубки включает панели как стандартных, так и нестандартных размеров. Его система подключения использует клинья и штифты для обеспечения непрерывности, в то время как квадратные или прямоугольные ригели полого сечения контролируют точность размеров. Для сторон балки это означает, что высота панелей, расположение отверстий, линии ригелей, точки опоры и соединения с опалубкой перекрытий должны быть указаны в подробных чертежах.

Создание правил нумерации панелей по глубине балки; не используйте одну и ту же нумерацию для обычных, нижних, краевых и переносных балок.
По возможности изготовляйте боковые панели балок специального размера на заводе, чтобы уменьшить необходимость сверления, резки и самодельного заполнения.
Наглядно покажите, как боковые панели балки взаимодействуют с перекрытием балки, перекрытием, панелями стен и колонн.
Отрегулируйте высоту ригеля, положение плоских стяжек и расположение отверстий вместе везде, где меняется глубина балки.
Проведите пробную сборку на первом или эталонном этаже, чтобы подтвердить ориентацию панели, выравнивание отверстий и полное закрытие каждого соединения.

4. Последовательность установки: расположить, закрыть, затем укрепить.

Боковые панели балки не следует просто собирать от одного конца к другому в соответствии с привычками экипажа. Более надежная последовательность состоит в том, чтобы сначала проверить высоту перекрытия балки и линии краев балки, установить опалубку перекрытия и опорную систему, установить боковые панели балки и, наконец, закрыть их относительно плиты, стены и панелей колонн, прежде чем выполнять согласованную проверку выравнивания. Слишком ранняя фиксация сторон балки может привести к их смещению при последующей корректировке опалубки плиты или стен и колонн.

Особое внимание уделите концам балок, местам соединения балок с колоннами, соединениям балок со стенами, пересекающимся балкам и углам балок нижнего этажа. Внутренний угол между стороной балки и перекрытием должен быть плотным, а верхний край стороны балки должен плавно прилегать к опалубке плиты. Неровный верхний край обычно приводит к смещениям на стыках плиты и балки после отливки, и их ремонт трудоемкий.

Этап установки	Контрольная точка	Распространенная проблема
Разместите потолочный балку	Проверьте высоту перекрытия, ширину балки и расположение стоек.	Прогиб перекрытия или неправильная глубина балки.
Разместите боковые панели балки	Установите по номеру панели и проверьте ориентацию и положение отверстий.	Панели специального размера перепутаны или смещены при изменении глубины.
Закройте стыки	Плотно прикрепите стороны балки к стенам, колоннам, плитам и панелям перекрытия.	Утечка раствора во внутренних углах и смещениях на стыках плит и балок.
Безопасные соединения	Установите все штифты и клинья, совместив отверстия.	Ослабленные швы и выпучивание наружу при укладке бетона.
Выровняйте весь пробег	Еще раз проверьте линии края балки, вертикальность и прямолинейность верхнего края вместе.	Отдельные точки проходят проверку, в то время как общая линия остается изогнутой.

5. Как следует детализировать переходы между глубиной луча?

Руководящим принципом при переходе глубины балки является четкость сечения, границы раздела и пути нагрузки. Четкое сечение означает, что глубина балки, ширина балки, толщина плиты, высота перекрытия и готовые уровни однозначны. Понятный интерфейс означает, что переходы, упоры, а также внутренние и внешние углы между панелями разной высоты используют специальные компоненты. Четкий путь нагрузки означает, что ригели, шпалы и опоры передают давление свежего бетона в стабильную систему.

Заполнение глубинного перехода небольшими кусочками древесины, алюминиевым ломом или раствором — одно из наименее надежных решений на объекте. Это может показаться более быстрым, но часто приводит к потерям раствора, смещениям, ошибкам в размерах и ухудшению внешнего вида после заливки. Правильный подход состоит в том, чтобы заранее детализировать ступенчатые панели, концевые панели, угловые панели или компенсационные панели и подтвердить закрытие путем пробной сборки перед установкой.

Начало и конец каждого изменения глубины должны соответствовать конструктивным чертежам, чертежам армирования балок и линиям перехода толщины плиты.
Используйте специальные панели-заглушки или переходники на каждом переходе вместо того, чтобы закрывать зону различными материалами.
Плавно соедините верхний край со стороны балки с настилом плиты и плотно прижмите внутренний угол перекрытия к панели перекрытия балки.
Там, где ригели пересекают изменение глубины, обеспечьте непрерывность или надежное соединение; не прекращайте их работу в критической точке нагрузки.
Для глубоких перекрытий и переносных балок проверьте давление свежего бетона и расстояние между арматурой в соответствии с описанием метода для конкретного проекта.

CIEZN Место установки алюминиевой опалубки

6. Детали армирования: ригели, штифты, клинья и связи должны работать вместе.

Усиление боковин балки не может зависеть только от жесткости панели. При укладке стенки подвергаются давлению свежего бетона, вибрациям и строительным нагрузкам. В обычных балках деформацию можно контролировать с помощью правильно расположенных штифтов и клиньев, ригелей и опор. Глубокие балки, краевые балки и передаточные балки требуют более высокого уровня армирования, возможно, включая более близкое расстояние между ригелями, сквозные связи или специально разработанные распорки.

Клиновидные штифты CIEZN могут работать с системой стяжек для фиксации панелей, в то время как плоские галстуки контролировать расстояние между опалубками. На сайте эти аксессуары для алюминиевой опалубки держите сборку закрытой и стабильной по размерам. Что касается сторон балки, каждый штифт и клин должны быть установлены в предназначенное для них отверстие, ригели должны ограничивать участки, склонные к выпучиванию наружу, а стяжки или раскосы должны передавать местное давление на устойчивые опорные элементы.

Армирующий компонент	Функция на сторонах балки	Фокус проверки
Штифты и клинья	Соедините соседние панели и держите стыки закрытыми.	Никаких недостающих или перевернутых компонентов; клинья должны быть полностью зафиксированы, а не просто вставлены.
Ригели / полые профили	Контролируйте выпучивание наружу и поддерживайте прямой край балки	Высота, расстояние, непрерывность и концевое ограничение должны соответствовать утвержденной схеме.
Плоские связи/сквозные связи	Ограничьте расстояние между панелями и боковую деформацию.	Избегайте столкновений с арматурой и следите за тем, чтобы соединение не ослабло.
Стальные реквизиты	Поддерживайте балку перекрытия и плиту перекрытия и стабилизируйте всю систему.	Реквизит должен быть отвесным; Удлинитель регулируемой головки, подкосы на уровне подошвы и горизонтальные подкосы должны соответствовать схеме.
Стойки-толкатели / временные ограничители	Контролируйте боковое перемещение краевых балок, консолей и соединений.	Используйте надежные точки крепления и перепроверяйте их перед заливкой.

7. Еще раз проверьте соединения балка-колонна, балка-стена и плита-балка.

Места, которые чаще всего выходят из строя, обычно находятся не в середине пролета, а в местах соединения балок с колоннами, соединениях балок со стенами, пересекающихся балок и стыков плит с балками. Армирование перегружено, углы панелей многочисленны, а доступ к соединительным отверстиям может быть затруднен. Чтобы облегчить установку, у бригад может возникнуть соблазн уменьшить количество соединений или ослабить требования к герметичности соединений.

В месте соединения балки и колонны геометрия между панелями оголовка колонны, сторонами балки и перекрытием балки должна быть точной. В месте соединения балки со стеной ригели стены и ригели со стороны балки требуют надлежащего зазора и перекрытия. В месте соединения плиты с балкой высота настила плиты и верхний край со стороны балки должны плавно совпадать. Если эти детали не будут исправлены как полная сборка, отдельные панели могут выглядеть приемлемыми, в то время как линия зачищенного бетона останется неровной.

8. Армирование и закладные элементы не должны выдвигать боковые панели балок за пределы линии.

Армирование часто более перегружено при изменении глубины балки, особенно в местах соединения балок с колоннами, переносных балках, консольных балках и соединительных балках над проемами. Основные стержни, хомуты, близко расположенная ограничивающая сталь, зарезервированные MEP-муфты и закладные элементы могут препятствовать закрытию опалубки, раскрытию стыков или выталкиванию боковой панели балки за пределы линии.

Перед закрытием опалубки проверьте покрытие арматуры балки, наружные размеры хомутов, зарезервированных проемов и возвышений рукавов МЭП. Арматурная сталь не должна опираться непосредственно на алюминиевую панель, а защитные блоки должны быть устойчивыми. Закладные элементы не должны занимать отверстия для штифтов, позиции ригелей или переходные панели со стороны балки. Для глубоких балок и сложных соединений техническая группа, бригада по армированию и бригада по алюминиевой опалубке должны провести совместную проверку.

9. Во время укладки бетона: предотвращайте вздутие, утечку и движение раствора.

Правильно установленная сторона балки не является автоматически правильно отлитой балкой. Давление свежего бетона более выражено в глубоких балках, а слишком долгое удержание покерного вибратора у боковой панели увеличивает риск смещения. Контролируйте высоту разгрузки, толщину подъема и время вибрации. Стыки балки-колонны и балки-стены должны быть полностью уплотнены без чрезмерной вибрации.

При осмотре опалубки следует сосредоточить внимание на верхних кромках балок, внутренних углах перекрытия, упорах, соединениях ригелей, незакрепленных клиньях и опорной системе. Если сторона балки начинает выпирать, из шва течет раствор, опора оседает или стык перемещается, прекратите локальную заливку бетона и немедленно устраните проблему. Чем раньше будет обнаружена проблема, тем ниже будет стоимость ремонта.

Контролировать скорость размещения глубоких и переносных пучков в соответствии с положением о методе; избегайте концентрированного разряда за один подъем.
Тщательно уплотните места соединения балки и колонны, но не допускайте постоянных ударов вибратора по боковым панелям балки.
Если раствор вытекает из угла перекрытия или стыка со стороны балки, немедленно загерметизируйте его и еще раз проверьте соединители.
Не снимайте ригели, шпалы, подпорки или временные ограничители во время укладки бетона.
Записи по наблюдению за опалубкой должны конкретно охватывать переходы по глубине, краевые балки, пересекающиеся балки и специальные соединения.

10. Измерьте после удара: проверьте размеры и линии.

После зачистки сторон балки немедленно проверьте поперечное сечение балки, высоту перекрытия, вертикальность сторон, прямолинейность кромок, смещения на стыках плиты с балкой, внутренние и внешние углы, а также общую отделку. Записывайте переходы глубины отдельно, поскольку они наиболее подвержены систематическим ошибкам. Если на эталонном полу появляются дефекты, проследите их по подробным чертежам, нумерации специальных панелей, положениям ригелей и последовательности монтажа.

Во время удара не следует сильно поддевать углы со стороны балки или внутренние углы перекрытия. Очистите снятые панели от остатков раствора и проверьте ребра кромок на предмет деформации, отверстия на износ, сварные швы на наличие трещин и поверхности панелей на наличие вмятин или выступов. Боковые панели глубоких балок, нижних балок и боковые панели специального размера должны иметь контрольный список повторного использования и обслуживания, чтобы тот же дефект не повторился на следующем этаже.

Объект проверки	Что проверить	Где найти причину
Сечение балки	Соответствуют ли глубина и ширина балки подробным чертежам	Специальная высота панели, линии разметки и выпуклость, вызванная ригелем.
Высота балочного перекрытия	Отклонился ли потолок или образовалось локальное смещение.	Несущая система, регулируемые головки и установка софита.
Вертикальность со стороны балки	Наклонена ли балка или перекручена	Стойки-толкатели, ригели, стяжки и давление свежего бетона.
Соединение плиты с балкой	Является ли верхний край гладким, а внутренний угол не имеет потерь затирки.	Верхняя кромка со стороны балки, возвышение плиты и закрытие стыка.
Чистота поверхности	Соты, щели, поврежденные выступы и следы затирки	Швы, вибрация, зачистка и очистка панелей.

11. Распространенные проблемы и рекомендуемые действия

Проблема качества	Возможная причина	Рекомендуемое действие
Выпуклая сторона балки	Слишком большое расстояние между клиньями, незакрепленные клинья или чрезмерная скорость установки	Укрепите детали арматуры и перепроверьте соединители и ригели перед заливкой.
Неправильная глубина луча	Перепутаны панели специального размера, неправильная высота перекрытия или непроверенные размеры детализации.	Управляйте панелями по номеру глубины луча; повторно измерьте эталонный пол и исправьте детализацию.
Смещение в месте стыка плиты с балкой	Верхняя кромка со стороны балки не соответствует высоте перекрытия	Выровняйте стороны балки, перекрытие и перекрытие вместе, затем выполните вторую проверку перед заливкой.
Течь затирки во внутреннем углу перекрытия	Ослабленное соединение балки с перекрытием или недостаточное закрытие угла.	Отремонтируйте ребра по краям панели, установите все соединители и при необходимости загерметизируйте стыки, как указано.
Конец балки выходит за пределы квадрата	Соединение балки и колонны не полностью закрыто или арматура/закладные элементы давят на панель	Перед закрытием опалубки совместно осмотрите покрытие арматуры и соединительные панели.
Погнутая линия после зачистки	Недостаточное общее выравнивание или прерывистые ригели.	Проверьте весь проход по сетке и линиям кромок и надежно закрепите концы ригелей.

Часто задаваемые вопросы: Установка и усиление алюминиевой опалубки со стороны балки

Где чаще всего возникают проблемы с алюминиевой опалубкой со стороны балки?

Наиболее уязвимыми местами являются переходы балок по глубине, стыки балок с колоннами и балками со стенами, места сопряжения плит с балками, краевые балки и переносные балки. Эти места включают в себя многочисленные переходы между панелями, перегруженную арматуру и сложные пути нагрузки, поэтому они требуют тщательного осмотра.

Можно ли заполнить изменения глубины балки с помощью импровизированных панелей на месте?

Импровизированное заполнение не следует рассматривать как стандартное решение. Во время детализации следует предусмотреть специальные панели специального размера, панели-переходники или концевые панели. Самодельное заполнение склонно к утечкам раствора, смещениям и ошибкам поперечного сечения.

Что в основном влияет на армирование боковин балки?

Управление осуществляется с помощью штифтов и клиньев, ригелей, плоских или сквозных связей, опор балок и подпорок, работающих вместе. Для глубоких балок давление свежего бетона и расстояние между арматурой также следует проверить по схеме, конкретной для проекта.

Почему стенки балки могут вздуться после зачистки, даже если до отливки они выглядели правильно?

Типичные причины включают давление свежего бетона, вибрацию, чрезмерное расстояние между ригелями, ослабленные соединения или осадку несущей системы. Детали армирования необходимо перепроверить перед заливкой, а во время установки также требуется специальный наблюдатель за опалубкой.

Как поставщик может помочь решить сложные проблемы со стороны балки?

Поставщик может снизить риск установки за счет подробной компоновки панелей, изготовления панелей нестандартных размеров, нумерации пробной сборки, рекомендаций по деталям армирования и инструктажей на объекте. Команда проекта должна предоставить полную информацию о конструкции и оперативно сообщить о результатах измерений на эталонном уровне.

Заключение

Основные трудности балочной алюминиевой опалубки заключаются в изменении глубины балки, полной замыкаемости в местах стыков и системе армирования. Изменения глубины необходимо решать с помощью детальной компоновки панелей и опалубки специального размера. Закрытие стыков зависит от последовательности монтажа и контроля за стыками, а система армирования опирается на совместную работу шпилек и клиньев, ригелей, связей и опор. Упрощение любого из этих этапов может привести к вздутию сторон, смещениям по краям балки или неровным соединениям плиты с балкой после заливки.

Для генеральных подрядчиков, субподрядчиков по алюминиевой опалубке и групп закупок боковая опалубка не должна оцениваться только по площади панели и времени доставки. Производительность объекта во многом зависит от возможностей поставщика в области детализации, опыта работы с узлами, конфигурации аксессуаров и уровня обслуживания. Точная детализация сторон балки позволяет использовать преимущество алюминиевой опалубки за одну заливку, обеспечивая измеримые преимущества в структурных размерах, отделке бетона и затратах на последующую отделку. CIEZN также предоставляет инженерные услуги по опалубке и поддержка проекта; требования, специфичные для проекта, могут быть обсуждены через его страница контактов .
