Как должна работать опалубка балочного перекрытия со стальными стойками? Условия контроля развала и снятия пропеллеров

2026-05-08

Опалубка балочного перекрытия – одна из самых непосредственных несущих зон в строительстве. алюминиевая опалубочная система . Боковые формы балок в основном определяют размер сечения и внешний вид линий, в то время как опалубка балочного перекрытия должна выдерживать собственный вес свежего бетона, вес арматуры, строительную нагрузку и вибрацию. Эти нагрузки передаются через стальные стойки, U-образные головки, ранние ударные головки и горизонтальные связи на плиту или фундамент внизу. Если опалубка балочного перекрытия и стальные стойки не работают вместе должным образом, незначительные проблемы могут включать в себя прогиб перекрытия и несоосность стыка плиты и балки; серьезные проблемы могут повлиять на стабильность опорной системы и безопасность формирования конструкций.

Контроль развала и принятие решения об удалении стоек — два ключевых этапа в строительстве алюминиевой опалубки для балочного перекрытия. Если развал слишком мал, потолок балки может прогнуться. Если он слишком велик, линия потолка после зачистки может стать неестественной, что повлияет на работу потолка и окончательную высоту в свету. Слишком раннее удаление стоек вынуждает конструкцию выдерживать нагрузку до того, как прочность, состояние пролета и нагрузки на верхнюю часть конструкции будут соответствовать требованиям. Слишком позднее снятие подпорок влияет на оборачиваемость опалубки и ритм строительства. Система алюминиевой опалубки CIEZN Formwork включает в себя системы панелей, опор, соединений и армирования, а система опор подходит для балок, плит и консольных конструкций. Эти системы приносят свою пользу только тогда, когда проектирование, установка, проверка и демонтаж контролируются одновременно.

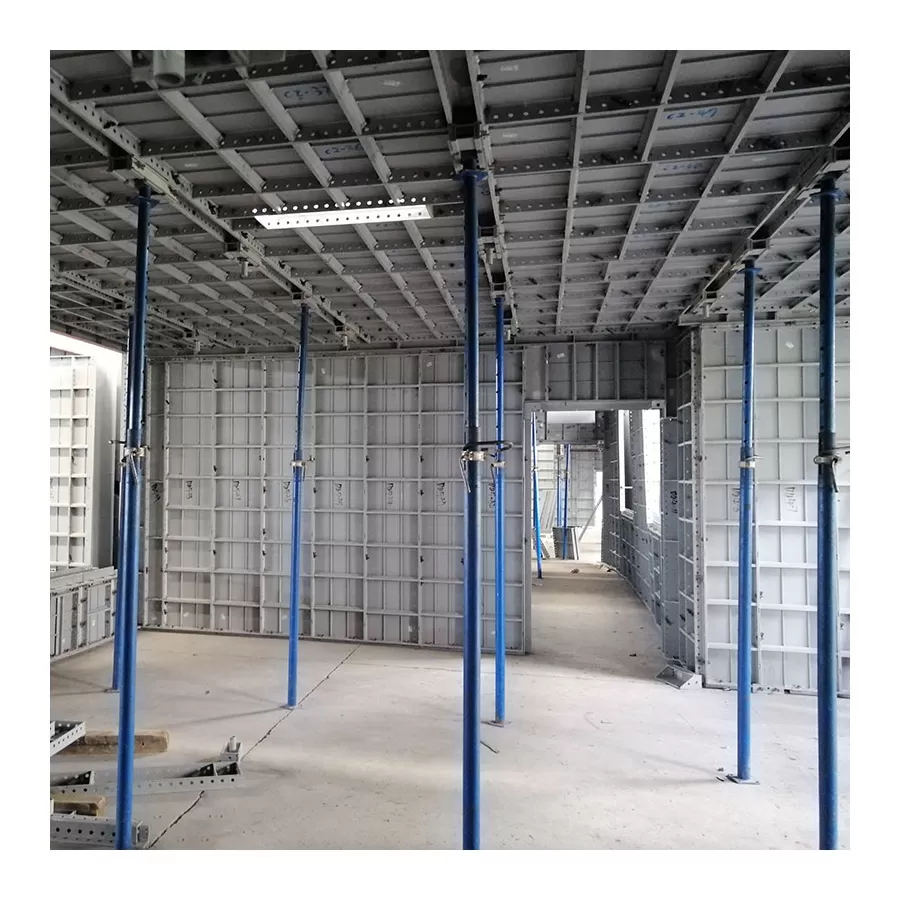

1. Что делают опалубка балочного перекрытия и стальные стойки?

Опалубка балочного перекрытия определяет высоту перекрытия балки, границу ширины балки и нижнюю бетонную поверхность. Стальные стойки безопасно передают нагрузку, которую несет опалубка балочного перекрытия, на конструкцию, находящуюся ниже. Отношения – это не просто «удержание». Это несущая система, состоящая из опалубки, ранних ударных головок, U-образных стоек, вертикальных стоек, поперечных связей, нижних ригелей и несущей способности основания.

В конструкции алюминиевой опалубки панели балочного перекрытия обычно устанавливаются вместе с боковыми балками, опалубка для перекрытий , опорные головки и вертикальные стойки. Даже если панель балочного перекрытия расположена точно, неправильный подъем стойки, вертикальность или расстояние все равно могут привести к прогибу, утечке раствора или местной осадке после укладка бетона . И наоборот, даже стабильная система поддержки не может гарантировать качество балочного перекрытия, если расположение панелей балочного перекрытия, соединения и линия изгиба неправильны.

Опалубка балочного перекрытия управляет высотой перекрытия балки, шириной балки, внутренними угловыми линиями и внешним видом бетонной нижней поверхности.
Стальные опоры несут вертикальную нагрузку и контролируют осадку перекрытия балки и деформацию на этапе строительства.
U-образные головки и ударные головки ранних версий обеспечивают точную регулировку высоты и передачу нагрузки между опалубкой и вертикальными стойками.
Горизонтальные ригели, нижние ригели и меры диагональной устойчивости обеспечивают устойчивость опорной рамы в целом.
Решение об удалении опор определяет, когда балочная конструкция может самостоятельно выдерживать собственный вес и нагрузку на верхнюю часть конструкции.

2. Схема опоры балочного перекрытия: начните с глубины балки, пролета и нагрузки.

Расположение стальных стоек под балками не следует копировать только на основе опыта. Чем больше сечение балки, длиннее пролет, толще плита и чем концентрированнее нагрузка на конструкцию, тем выше требования к несущей способности и устойчивости. Обычные балки стандартного перекрытия жилых домов могут использовать относительно стандартизированную схему опор, но передние балки, краевые балки, консольные балки, подвесные балки и балки большого сечения следует рассматривать отдельно.

Система поддержки CIEZN включает в себя различные типы опор для крыш, балок и консольных конструкций, помогая удерживать панели в прочном положении. На странице продукции стальных опор также представлены различные типы, такие как стойки для тяжелых условий эксплуатации и двухтактные стойки. На месте расстояние между стойками, вылет U-образной головки, высота опоры, продольные и поперечные связи, а также условия опоры основания должны определяться в соответствии с оператор метода, специфичный для проекта .

Фактор влияния	Влияние на структуру поддержки	Пункт управления на территории
Глубина и ширина луча	Большее сечение означает более высокий собственный вес свежего бетона.	Необходимо проверить расстояние между стойками балочного перекрытия и емкость U-образной головки.
Пролет балки	Чем длиннее пролет, тем более чувствительным становится контроль отклонения.	Величина развала, расположение точек опоры и сохраняемые опоры требуют особого контроля.
Толщина сляба	Нагрузка на плиту передается на опорную систему балка-плита.	Опоры балочного перекрытия и опоры плит должны быть расположены как согласованная система.
Строительная нагрузка	Укладка арматуры, насосные трубы и деятельность рабочих увеличивают временные нагрузки.	Концентрированная укладка материала запрещена в местах слабого перекрытия балок.
Нижняя опорная поверхность	Недостаточная прочность плиты или несущая способность фундамента могут привести к осадке опоры.	Используйте несущие пластины и проверьте прочность плит и требования к их замене.

3. Обзор высоты балочного перекрытия: регулировка стойки не может заменить разметку

Перед установкой опалубки балочного перекрытия проверьте контрольную высоту пола, высоту перекрытия балки, высоту перекрытия плиты, глубину балки и их взаимосвязь с готовым архитектурным уровнем. Во многих случаях прогиб перекрытия балки или несоосность стыка плиты и балки не возникают во время укладки бетона. Они образуются уже на этапе монтажа, когда возвышения П-образных головок отрегулированы непоследовательно или панели балочного перекрытия не выровнены по контрольной линии.

Сайт должен работать с единой точки контроля высот. Сначала отрегулируйте стальные стойки и U-образные головки, затем установите опалубку перекрытия балки и, наконец, закройте и откорректируйте ее вместе с боковыми опалубками балок и панелями перекрытий. Не ждите, пока будут установлены все боковые балки и панели перекрытий, а затем поднимайте U-образную головку вверх, чтобы восстановить высоту. Это может создать локальное напряжение в опалубке балочного перекрытия, открыть стыки панелей и сместить соседние панели перекрытий.

Высоту балочного перекрытия следует передавать из единой опорной точки этажа. Не заменяйте обзор высоты высотой соседней опалубки.
Регулировку U-образной головки следует завершить до фиксации опалубки балочного перекрытия, чтобы избежать принудительного подъема в дальнейшем.
Верхний край перекрытия балки, нижний край боковой формы балки и линию края панели перекрытия следует корректировать вместе.
Отдельно измерьте середину пролета, концы балки и узлы балки-колонны. Не полагайтесь на одну точку измерения.
Увеличьте частоту проверки нестандартных перекрытий, переходных перекрытий и балок больших пролетов.

4. Контроль развала: следуйте указаниям о конструкции и методе, а не «чувствуйте”

Целью выпуклости перекрытия балки является компенсация возможных отклонений во время строительства и эксплуатации, чтобы линия перекрытия зачищенной балки оставалась близкой к проектной форме. Развал не следует применять механически с одним значением для каждой балки, и его никогда не следует повышать случайно, основываясь на опыте рабочего. Его следует определять на основе примечаний к проектированию конструкции, описания метода для конкретного проекта, пролета балки, сечения балки, жесткости опалубочной системы и требований к возрасту бетона.

Распространенной проблемой на объекте является прерывистая линия изгиба: концы балки нормальные, но середина пролета внезапно поднимается, или одна U-образная головка толкает потолок в излом. Правильный подход — использовать высоту конца балки и значение развала в середине пролета в качестве контрольных точек, а затем использовать струнную линию или лазерное оборудование для формирования плавного перехода. Опалубка балочного перекрытия должна подниматься постепенно, а не внезапно в одной точке опоры.

Элемент управления развалом	Правильная практика	Распространенная ошибка
База развала	Определите в соответствии с примечаниями к проектированию и описанием метода для конкретного проекта.	Применение одного значения, основанного на опыте, ко всем лучам.
Контрольные точки	Отдельно просмотрите концы балок, середину пролета и области возле опор.	Регулировка только одной U-образной головки в середине пролета.
Форма линии	Используйте струнную линию и создайте плавный переход.	Создание перегиба или локальной высокой точки на перекрытии балки.
Поддержка регулировки	Равномерно отрегулируйте U-образные головки в нескольких точках.	Выталкивание одной точки вверх и открытие стыков панелей.
Обзор времени	Повторную проверку после установки, после закрепления арматуры и перед укладкой бетона.	Измерение производится только один раз во время первоначальной установки.

5. Детали установки стальной стойки: вертикальные, устойчивые, регулируемые и проверяемые.

От качества установки стальных стоек напрямую зависит, сможет ли опалубка балочного перекрытия устойчиво выдерживать нагрузку. Вертикальные стойки должны быть отвесными. Основание должно сидеть на надежной несущей поверхности. Удлинение винта с U-образной головкой должно оставаться в пределах диапазона, разрешенного оператором метода. При необходимости между опорами следует установить горизонтальные раскосы и нижние ригели. Для более высоких опор, краевых балок, консольных балок и зон с местными перепадами уровней также следует установить необходимые меры диагональной устойчивости.

Основание стойки не должно располагаться непосредственно на рыхлом грунте, мусоре, изоляционной плите или плите, которая не достигла требуемого состояния подшипника. Если опора установлена на литой плите, оцените необходимость замены крепления по прочности бетона, верхней нагрузке и инструкции по методу строительства. Опоры балочного перекрытия и опоры перекрытий не должны работать отдельно, особенно в местах сопряжения плита-балка, где система опор должна формировать общую устойчивость.

Вертикальные стойки должны быть отвесными, без явного наклона или эксцентричного сжатия.
Используйте опорные пластины или другие надежные опорные приспособления у основания, чтобы предотвратить оседание.
Вылет винта с U-образной головкой, диапазон регулировки и контактная поверхность подшипника должны соответствовать требованиям метода.
Горизонтальные ригели, нижние ригели, диагональные раскосы или стяжки должны устанавливаться по мере необходимости и не должны случайно сниматься.
После установки опор балочного перекрытия еще раз проверьте муфты, штифты, гайки и опорные головки, чтобы убедиться, что они заблокированы.

6. Как формы балочного перекрытия должны закрываться с боковыми формами балок и панелями перекрытий?

Опалубка балочного перекрытия не является изолированным формообразующим элементом. Она должна правильно закрываться с боковыми опалубками балок, опалубкой плит и опалубкой стен-колонн. Соединение между перекрытием балки и боковой частью балки определяет чистоту внутреннего угла. Соединение между верхней частью боковой части балки и панелью перекрытия определяет, можно ли контролировать перекос между плитой и балкой. Если высота перекрытия балки, высота боковой формы балки и высота панели перекрытия не корректируются одновременно, после заливки бетона могут легко возникнуть утечки раствора во внутренних углах и смещение по краям балки.

Во время установки сначала проверьте высоту перекрытия балки и линию изгиба, затем установите боковые опалубки балки и зафиксируйте соединители и, наконец, закройте систему панелями перекрытий. Внутреннее угловое соединение на перекрытии балки должно быть герметичным, с применением мер по герметизации стыков там, где этого требует проект. Поверхность контакта между опалубкой балочного перекрытия и ранней ударной или опорной головкой должна быть ровной, без местного подвеса или одноточечной нагрузки.

Закрытие позиции	Контроль фокуса	Риск качества
Балочный потолок и сторона балки	Плотный внутренний угол и комплектные разъемы.	Утечка затирки перекрытия балки, сломанные края и нечеткие линии.
Сторона балки и панель перекрытия	Последовательный верхний возвышение и прямая линия края.	Несоосность на стыке плита-балка.
Балочный потолок и опорная головка	Стабильный контакт и центрированная передача нагрузки.	Местное отклонение или эксцентричная нагрузка на опору.
Конец балки и узел стена-колонна	Квадратный узел и арматура не прижимаются к опалубке.	Смещение торца балки и течь раствора узла.
Изогнутый в середине пролета	Плавная форма линий и равномерная регулировка по нескольким точкам опоры.	Перегиб в середине размаха или чрезмерный обратный развал.

7. Проверка перед заливкой: опоры балочного перекрытия нуждаются во второй проверке

После первой установки опалубки балочного перекрытия и стальных стоек на участке обычно выполняются работы по креплению арматуры, монтажу инженерных систем, движение рабочих и временная укладка материалов. К моменту начала бетонирования состояние опорной системы может измениться. Перед укладкой бетона необходимо еще раз проверить высоту перекрытия балки, линию развала, вертикальность стойки, затяжку U-образной головки, состояние подшипников основания и сопряжение плиты с балкой.

Область под перекрытием балки должна содержаться в чистоте, чтобы наблюдатели за опалубкой могли видеть состояние опоры. Высокие балки, дальние балки, переносные балки, балки больших пролетов и консольные балки должны быть указаны в качестве ключевых зон наблюдения. Если во время укладки бетона обнаружены какие-либо ослабленные опоры, проскальзывание U-образной головки, утечка раствора в местах соединения балок или осадка основания, немедленно прекратите местную укладку и устраните проблему.

Повторно измерьте высоту перекрытия балки на концах балки, в середине пролета и в узлах балки-колонны.
Проверьте, не изменилась ли линия развала из-за нагрузки на арматуру или движения рабочих.
Убедитесь, что U-образные головки, головки раннего удара, штифты, гайки и разъемы заблокированы.
Проверьте, не сдвинулись ли, не осели ли опорные пластины основания или не сломались ли они.
Убедитесь, что арматура, насосные трубы и другие тяжелые предметы не сложены в области перекрытия балки.

8. Раннее распалубление и оставшиеся опоры: снятие опалубки не означает удаление опор

Системы алюминиевой опалубки часто подчеркивают быстрый оборот , но быстрый оборот не означает, что все поддержки будут удалены одновременно. В областях перекрытия балки различайте удаление боковых форм балки, удаление панелей перекрытия балки, зачистку панелей раннего оборота и удаление оставшихся опор. Некоторые системы позволяют удалить часть панелей балок и плит, оставив при этом опоры нетронутыми, что повышает эффективность оборота. Но несущие опоры должны оставаться на месте в соответствии с требованиями прочности бетона, пролетом и требованиями метода.

Алюминиевая опалубка CIEZN имеет то преимущество, что позволяет снимать панели перекрытий без перемещения опор. Для балочной опалубки перекрытия это следует понимать как отдельное управление «оборотом панелей» и «несущей нагрузкой конструкции». До того, как будут выполнены условия удаления опор, нельзя ослаблять U-образные головки и перемещать опоры, закрепляемые на опорах, только для ускорения графика.

Удаление объекта	Можно ли удалить досрочно?	Ключевой момент суждения
Боковая опалубка	Обычно удаляется раньше	Только тогда, когда бетонная поверхность и края не будут повреждены.
Балочные панели софита	Зависит от системы и оператора метода	Снятие не должно затрагивать сохранившиеся опоры или несущие нагрузки перекрытия балки.
Панели вокруг первых ударных головок	Соблюдайте требования к системе алюминиевой опалубки.	Удерживаемые опорные головки и вертикальные стойки не должны перемещаться.
Несущие опоры балочного перекрытия	Не следует случайно удалять раньше времени	Судите по прочности, пролету, верхней нагрузке и формулировке метода.
Решоринг опор	Сохранять в соответствии с нагрузкой на этапе строительства	Не снимать до выяснения нагрузок на верхнюю часть конструкции.

9. Как оценить условия снятия стойки балочного перекрытия

О снятии опоры балочного перекрытия не следует судить по тому, «выглядит ли бетон твердым». Он должен учитывать отчет о прочности бетона, испытательные блоки для отверждения в одинаковых условиях, пролет конструкции, сечение балки, требования к проектированию, формулировку метода для конкретного проекта, нагрузку на верхнюю конструкцию, систему повторного крепления и погодные условия отверждения. Для балок с большими пролетами, балок с большой нагрузкой или балок, которые будут продолжать нести верхние строительные работы, к условиям снятия стоек следует подходить более консервативно.

Руководство объекта обычно должно следовать процессу письменного утверждения: бригада подает запрос на удаление опоры, технический руководитель проверяет требования к прочности и методологии, сотрудники по качеству и безопасности проверяют состояние опор на площадке, а удаление начинается только после того, как все будет подтверждено. Удаление подпорки должно производиться по зонам и участкам последовательно. Категорически запрещается одновременное ослабление П-образных головок на большой площади или предварительное снятие ключевых несущих опор.

Прочность бетона соответствует проектным и нормативным требованиям, что подтверждается испытательными образцами для тех же условий или другим надежным основанием прочности.
Пролет балки, сечение и условия нагрузки на конструкцию соответствуют требованиям по снятию стоек, указанным в описании метода для конкретного проекта.
Были рассмотрены нагрузки на верхнюю часть конструкции, укладка материалов и путь передачи нагрузки через нижние опоры.
Сохраненные опоры или опоры, перенесенные на опоры, соответствуют условиям метода и не были перемещены досрочно.
Завершено утверждение снятия опоры, технический инструктаж и обеспечение безопасности объекта.

10. Распространенные проблемы и анализ причин

Проблема качества или безопасности	Возможная причина	Мера по улучшению
Прогиб балки перекрытия	Недостаточный развал, слишком большое расстояние между стойками, проскальзывание U-образной головки или осадка опоры.	Проверьте величину развала и расположение опор; перед заливкой бетона проверьте U-образные головки и подшипники основания.
Чрезмерный обратный развал	Величина развала увеличилась случайно или в какой-то момент была поднята в середине размаха.	Контролируйте в соответствии с проектом и описанием метода, равномерно отрегулируйте в нескольких точках и повторите проверку с помощью веревочной линии.
Несоосность интерфейса плита-балка	Высота перекрытия балки, стороны балки и панели перекрытия не корректируется вместе.	Перед закрытием повторно измерьте высоту перекрытия балки и перекрытия плиты.
Течь затирки балочного перекрытия	Ослабленное соединение между перекрытием балки и боковым профилем или деформация, приводящая к раскрытию соединения.	Отремонтируйте ребра опалубки, комплектные соединители и проверьте устойчивость опор.
Трещины или деформация после снятия опоры	Недостаточная прочность бетона, неучтенные верхние нагрузки или досрочное удаление оставшихся опор.	Следуйте инструкциям по снятию опор и судите по прочности, пролету и нагрузке на конструкцию.
Медленный оборот опалубки	Граница между ранними и сохранившимися опорами нечеткая, последовательность вскрытия неорганизована.	Уточните процедуры удаления панели, сохранения поддержки и повторного управления.

11. Контрольный список опалубки балочного перекрытия и стальных стоек

Требования к высоте перекрытия балки, глубине балки, пролету, толщине плиты и выпуклости были рассмотрены в соответствии с чертежами и описанием метода для конкретного проекта.
Утверждены нумерация, расположение, стыки и ранние узлы опалубки балочного перекрытия.
Тип стальной стойки, диапазон высот, расстояние, удлинение U-образной головки и состояние подшипников соответствуют условиям метода.
Были проверены опорные несущие плиты, пониженная прочность плит и требования к перекреплению.
Линия изгиба перекрытия балки сглажена, а положения концов балки, середины пролета и узлов были повторно измерены.
Формы перекрытия балок, боковые формы балок, панели перекрытий и узлы стена-колонна герметично закрываются.
Перед укладкой бетона была проведена вторая проверка, и опоры не ослаблены, не установлены и не изменены без одобрения.
До демонтажа опоры были получены доказательства прочности и завершено техническое одобрение и утверждение безопасности.
Экипаж был проинформирован о последовательности снятия опор, сохраненных опорах и перестановке опорных позиций.

Часто задаваемые вопросы: Опалубка балочного перекрытия, стальные стойки и решение об удалении стоек

Должна ли быть изогнута каждая линия опалубки балочного перекрытия?

Не для каждой балки используется один и тот же метод развала. Нужен ли изгиб и насколько он должен определяться с учетом конструктивных особенностей, описания метода для конкретного проекта, пролета балок и жесткости опалубочной системы. Его не следует повышать случайно, основываясь на опыте.

Можно ли временно отрегулировать расстояние между стальными стойками на месте?

Его можно отрегулировать в соответствии с техническим заданием после подтверждения техническим руководителем, но бригада не должна случайно увеличивать расстояние или уменьшать опоры. Если глубина балки, пролет, нагрузка или условия опоры нижней части изменяются, компоновку следует пересмотреть еще раз.

Позволяет ли ранняя система запирания снимать опоры балочного перекрытия раньше времени?

Нет. Раннее закрытие обычно означает удаление некоторых панелей или ненесущей опалубки, при этом основные опоры остаются на месте. Несущие опоры балочного перекрытия можно снимать только после того, как будут выполнены условия по прочности бетона, пролету и нагрузке конструкции.

Должно ли удаление опор зависеть главным образом от возраста бетона или прочности бетона?

Требования к заявлению о силе и методе должны быть основной основой. Возраст — это всего лишь ссылка. На месте оцените вместе с образцами для испытаний на отверждение в одинаковых условиях проектные требования, пролет, верхние нагрузки и систему перекрепления.

Если после снятия стойки появляется прогиб балки, какова обычно причина?

Общие причины включают недостаточный развал, осадку опоры, преждевременное снятие стойки, чрезмерную верхнюю нагрузку или неправильную установку опоры. Проследите за планировкой опор, доказательствами прочности, разрешением на снятие опор и управлением строительной нагрузкой.

Заключение

Ключом к координации опалубки балочного перекрытия и стальных стоек является управление высотой, изгибом, нагрузкой, устойчивостью и условиями снятия стоек как единой системы. За формирование отвечает балочная опалубка софита; стальные стойки отвечают за передачу нагрузки; контроль развала управляет формой линии; Решение об удалении опор защищает структурную безопасность и ритм оборота. Если какой-либо шаг будет упрощен, это может повлечь за собой отклонение перекрытия балки, перекос, утечку раствора или риск удаления опоры.

Для генеральных подрядчиков, субподрядчиков по алюминиевой опалубке и групп закупок при выборе системы алюминиевой опалубки следует обращать внимание на конфигурацию системы поддержки поставщика, узлы раннего удара балочного перекрытия, подробную компоновку панелей и возможность технического инструктажа на месте. Только когда опалубка балочного перекрытия и стальные опоры рассматриваются как целостная строительная система, преимущества алюминиевой опалубки в быстром обороте, высокой точности и меньших затратах на ремонт действительно проявляются на строительной площадке.
