Руководство по установке и использованию алюминиевой опалубки с большими диагональными распорками

2026-07-16

От нулевого фундамента к безопасному и эффективному строительству

Предисловие

Для строителей, которые впервые работают опалубочные системы из алюминиевого сплава , большая диагональная распорка (также известная как стержень диагональной распорки или регулируемая диагональная стойка) может быть одним из самых «хлопотных», но критически важных компонентов. Большая диагональная распорка является основным элементом конструкции, обеспечивающим вертикальность, плоскостность и общую устойчивость конструкции. алюминиевые стеновые панели опалубки , и напрямую влияет на качество формования бетона и безопасность строительства.

В этом руководстве используется простой язык и интуитивно понятные пошаговые инструкции, которые помогут пользователям без предварительного опыта быстро освоить установку и эксплуатацию больших диагональных брекетов.

I. Что такое большая диагональная распорка и для чего она нужна?

Простая аналогия:

Большая диагональная распорка похожа на растяжку палатки. Без него палатка развалится на ветру; без большой диагональной распорки стеновая панель алюминиевой опалубки будет вытолкнута из отвеса или даже рухнет под огромным боковым давлением во время укладки бетона.

Технический принцип:

Один конец большой диагональной распорки соединяется с задней стенкой (или ребристой пластиной опалубки) алюминиевой стеновой панели опалубки, а другой конец крепится к плите перекрытия внизу. Регулируя длину диагональной распорки, можно корректировать вертикальность стеновой панели, одновременно сопротивляясь боковому давлению, возникающему при укладке бетона.

Основные функции:

Регулировка вертикальности: благодаря телескопической регулировке стеновая панель удерживается под углом 90° перпендикулярно полу.
Устойчивость к боковому давлению: предотвращает выпучивание стеновой панели наружу или смещение вбок во время укладки бетона.
Защита от флотации и опрокидывания: предотвращает всплывание опалубки вверх или опрокидывание в целом.

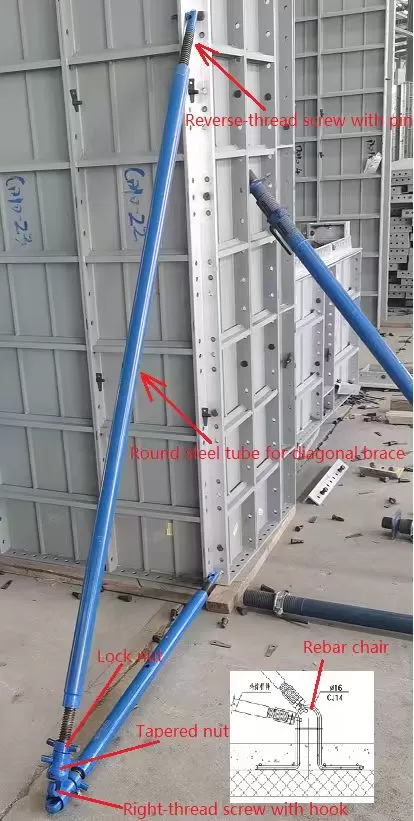

II. Компоненты большой диагональной распорки

Стандарт большая диагональная распорка в сборе состоит из следующих компонентов:

Имя компонента	Внешний вид/Характеристики	Функция
Винт с обратной резьбой и штифтом	Винт со штифтом, приваренным на одном конце	Соединяется с ребром края стеновой панели.
Круглая стальная трубка для диагональной распорки.	Внутренняя резьба на обоих концах, со сквозным круглым отверстием посередине.	Несет основную нагрузку, позволяет точно регулировать длину раскоса.
Винт с правой резьбой и крючком	Винт с приваренным на одном конце крючком	Присоединяется к арматурному стулу, встроенному в плиту перекрытия.
Контргайка	Плотно прилегает к круглой трубке	Фиксирует отрегулированную длину
Коническая гайка	Коническая трубка с внутренней резьбой	Предотвращает отделение диагональной распорки от арматурного стула.
Арматурный стул	U-образный	Встроен в бетонную плиту перекрытия, должен быть выступающим над плитой.

Совет для начинающих: Получив большую диагональную распорку, вручную поверните регулировочную стяжку, чтобы почувствовать направления выдвижения/втягивания. Обычно поворот по часовой стрелке укорачивает распорку, а против часовой стрелки удлиняет ее (это может отличаться; сверьтесь с реальным компонентом).

III. Порядок установки раскосов большой диагонали

Подготовительная работа

Инструменты: рулетка, спиртовой уровень (или отвес/тахеометр), гаечный ключ, мел.
Осмотр: Убедитесь, что большая диагональная распорка не изогнута и не деформирована, талреп вращается плавно и все соединительные штифты присутствуют.
Примечание: Плита перекрытия должна уже затвердеть и достичь достаточной прочности, а арматурные стулья должны быть предварительно заделаны на место.

Шаг 1. Определите места установки диагональных распорок (т. е. положения арматурных кресел).

Основные правила:

Длина одинарной стеновой панели ≤ 1,6 м: Установите не менее 2 комплектов диагональных распорок на каждую поверхность стеновой панели.
Размещение: Не более 600 мм от торца стены, с одинаковым расстоянием между ними; шаг раскосов ≤ 2000 мм.
Диагональные раскосы должны быть расположены симметрично с обеих сторон сдвиговой стеновой панели.
Осевая линия каждой арматурной опоры должна находиться на расстоянии примерно 1,2 м от края стены, избегая проводов, заделанных в поверхность плиты.

Шаг 2. Закрепите нижнюю часть диагональной распорки (торец пола).

Зацепите болт с правой резьбой с изогнутым крюком на арматурный стул.
Затягивайте коническую гайку до тех пор, пока арматуру нельзя будет вытащить из крюка.
Критическая проверка: убедитесь, что отверстие крюка закрыто и арматурный стул не может высвободиться.

Распространенная ошибка: забыли затянуть коническую гайку, в результате чего диагональная распорка отсоединилась от арматурного стула. Всегда проверяйте, чтобы коническая гайка была полностью затянута.

Шаг 3. Соедините верхнюю часть диагональной распорки (конец стеновой панели).

Предварительное условие:

алюминиевые стеновые панели опалубки должен быть полностью собран и предварительно установлен, а труба квадратного полого сечения (поперечная трубка жесткости) должна быть уже установлена.

Вставьте стопорный штифт в верхней части диагональной раскоса в отверстие краевого ребра опалубки стены.
Вставьте штыревой зажим и затяните его.
Проверка: Убедитесь, что внутренний угол между длинной трубкой диагональной распорки и полом составляет 45–55°, а внутренний угол между короткой трубкой и полом составляет 10–15°.

Техника для начинающих: если длина раскоса не позволяет штифту совместиться с отверстием, не прилагайте усилий к панели опалубки. Вместо этого отрегулируйте талреп, чтобы изменить длину раскоса так, чтобы соединительный кронштейн выровнялся естественным образом.

Шаг 4: Предварительная регулировка всех диагональных раскосов

Следуя последовательности «сначала центр, затем концы», отрегулируйте все диагональные распорки до состояния, в котором они «просто опираются, не прилагая силы». На данный момент стеновая панель находится примерно на своем месте, но точная регулировка вертикальности еще не выполнена.

Шаг 5: Точная настройка вертикальности (критическая операция)

Это самый трудоемкий этап во всем строительном процессе.

Типичная процедура (на примере одной стеновой панели):

Повесьте отвес на каждом конце стеновой панели (или используйте двухметровую линейку с уровнем).
Прочтите отклонение — например: верхняя часть стеновой панели наклонена наружу на 5 мм.
Принцип регулировки: В каком бы направлении ни наклонялась стеновая панель, затяните диагональную распорку на противоположной стороне.

Если верхняя часть стеновой панели наклоняется наружу → затяните (удлините) внутреннюю диагональную распорку.
Если верхняя часть стеновой панели наклонена внутрь → ослабьте (укоротите) внешнюю диагональную распорку.
4. Поворачивайте талреп только на 1–2 оборота за раз, затем повторно измерьте, постепенно приближаясь к цели.
5. Как только оба конца будут отвесными, проверьте, ровна ли середина поверхности стены (с помощью линейки); при наличии неровностей отрегулируйте средние диагональные распорки.

Практическая рифма:

"Верх высовывается — выдвиньте и толкните; верх наклоняется — укоротить и вытянуть.

Один поворот, два поворота, не торопитесь; измерьте и отрегулируйте, не спешите идти."

Шаг 6. Заблокируйте и повторите проверку

Как только вертикальность окажется в пределах допуска, затяните контргайку на каждой диагональной распорке.
Повторно измерьте уровень или линейку, чтобы убедиться, что в результате затяжки не произошло смещения.
Встряхните каждую диагональную распорку вручную — она должна быть абсолютно жесткой и неподвижной.

IV. Основные меры предосторожности во время использования (безопасность прежде всего)

✅ Обязательные требования

Элемент	Требование
Угол установки	Угол между диагональной распоркой и землей в идеале должен составлять 45–50° и не должен быть < 30° или > 70°.
Симметричная планировка	Диагональные раскосы по обе стороны стены должны быть расположены симметрично и попарно, чтобы обеспечить баланс сил.
Проверка перед заливкой	Перед заливкой бетона каждую контргайку необходимо проверить по отдельности, чтобы убедиться в ее затянутости.

❌ Строго запрещенные действия

Никогда не используйте диагональные распорки, чтобы принудительно «тянуть» или «толкать» уже отлитую стеновую панель (регулировки можно производить только до того, как бетон достигнет первоначального схватывания).
Никогда не устанавливайте диагональные распорки только с одной стороны (если только другой конец стеновой панели не имеет достаточно жесткой опоры).
Никогда не снимайте диагональные раскосы преждевременно (снятие разрешается только после того, как прочность бетона достигнет ≥ 75% расчетного значения, обычно через ≥ 48 часов после заливки).
Никогда не вешайте тяжелые предметы на диагональные распорки и не используйте их в качестве лестницы для подъема.
Никогда не режьте и не сваривайте компоненты диагональной распорки без разрешения.

V. Краткое руководство по устранению неполадок

Проблема Феномен	Возможная причина	Решение
Вертикальность стены не регулируется.	Недостаточное количество диагональных раскосов или асимметричная планировка.	Добавьте больше диагональных распорок, проверьте, приложена ли сила только с одной стороны.
Стена «выпирает» после заливки	Расстояние между диагональными распорками слишком велико или контргайки ослаблены.	Уплотните (добавьте больше) диагональные раскосы, перепроверьте состояние фиксации перед заливкой
Регулировочный резьбовой стержень не может вращаться	Резьба заржавела или повреждена	Очистите резьбу и нанесите смазочное масло; замените в случае серьезного повреждения
Общее отклонение стены	Все диагональные раскосы несут силу в одном направлении.	Диагональные раскосы с обеих сторон должны быть предварительно затянуты симметрично; они не могут все «толкать» или все «тянуть»"

VI. Удаление и обслуживание

Последовательность снятия (обратная установке)

Убедитесь, что прочность бетона достигла необходимого значения.
Сначала ослабьте стопорную гайку, затем поверните талреп, чтобы снять нагрузку с диагональной распорки.
Снимите штифтовый зажим с верхней части диагональной распорки, дайте стопорному штифту выйти из отверстия и отсоедините диагональную распорку.
Снимите нижнюю часть диагональной распорки: сначала ослабьте коническую гайку, чтобы освободить изогнутый крюк от арматурного стула.
Наконец, вырежьте и снимите арматурный стул.

Точки планового обслуживания

После каждого использования удаляйте все остатки цемента с диагональной распорки (особенно с резьбы талрепа).
Ежемесячно проверяйте плавность зацепления талрепа и гайки; Немедленно наносите машинное масло, чтобы предотвратить появление ржавчины.
Если обнаружено, что основная труба согнута или деформирована более чем на 1/500 своей длины или имеет видимые трещины → немедленно выведите ее из эксплуатации.
Зажимы для штифтов являются расходными материалами; все, что потеряно или деформировано, должно быть немедленно заменено.

VII. Операция «Рифма» для команд с нулевым опытом (рекомендуется для публикации на сайте)

Перед установкой: проверьте все компоненты, очистите пол, вставьте арматурный стул.

При креплении: закрепите основание, задайте угол, расположите симметрично.

Во время регулировки: сначала ослабьте фиксатор, медленно вращайте, одновременно измеряйте и регулируйте.

Перед размещением: полная повторная проверка, затяжка стопорных гаек, отсутствие движений при встряхивании.

Во время демонтажа: дождитесь набора прочности, сначала снимите нагрузку, затем снимите анкеры основания.

Имейте в виду: диагональные раскосы сложны, но безопасность превыше всего — никогда не будьте небрежны!

Заключение

Большие диагональные раскосы могут выглядеть как несколько железных стержней, но внутри алюминиевая опалубочная система они играют роль «якоря стабильности». Пользователям без предварительного опыта не пугайтесь того, что может показаться сложными операциями — следуйте четырехэтапному циклу «Измерение → Настройка → Блокировка → Повторная проверка» с достаточным терпением, и вы станете профессионалом после двух или трех практических занятий.

Если во время фактического использования вы столкнулись с особыми ситуациями, не описанными в этом руководстве (например, непрямоугольные стеновые панели, очень высокие полы или сложные условия на объекте), обязательно проконсультируйтесь с техническим руководителем проекта или обратитесь к производителю алюминиевой опалубки. техническая поддержка . Никогда не рискуйте, основываясь только на опыте.

Безопасность никогда не бывает второстепенным вопросом — каждая скоба и каждая штанга несут тысячу килограммов ответственности.
