Как использовать внутренние и внешние угловые панели: угловые соединения и контроль прямоугольности стен

2026-05-18

В алюминиевой опалубке установить большие стеновые панели относительно просто. Настоящее испытание мастерства часто происходит на углах. Внутренние и внешние угловые панели могут составлять лишь небольшое количество компонентов, но они непосредственно определяют, являются ли углы стен квадратными, угловые линии прямыми, стыки остаются герметичными, а стыки балок со стенами, дверные и оконные проемы, лестничные клетки, эркеры и лифтовые шахты достигают однородной отделки.

Плохой контроль внутреннего или внешнего угла редко остается локальным дефектом. Обычные результаты после зачистки включают смещения поверхности стены, смещенные углы, искривленные внутренние углы, сколы на внешних выступах, чрезмерные отклонения по диагонали и сложные сопряжения с более поздней каменной кладкой или отделкой.

1. Для чего нужны внутренние и внешние угловые панели?

Внутренние угловые панели используются там, где две стены соединяются внутри, а также на внутренних стыках стены с балкой, стены с плитой или стены с колонной. Они контролируют вертикальность и прямолинейность внутреннего угла и закрывают соединительный стык. Наружные угловые панели применяются на наружных углах стен, углах колонн, наружных кромках дверных и оконных проемов, наружных кромках эркеров. Они контролируют внешнюю линию, прямоугольность углов и внешний вид готового бетона.

С точки зрения управления строительством внутренняя угловая панель закрывает внутренний угол и координирует пересекающиеся стены, а внешняя угловая панель образует внешний угол и защищает выступ. Ни то, ни другое не работает изолированно. Оба должны работать со стеновыми панелями стандартного и специального размера, ригелями, штифтами и клиньями, а также системами плоских или сквозных стяжек для контроля качества углов.

Внутренние угловые панели в первую очередь контролируют прямые внутренние линии, квадратные внутренние углы и закрытые стыки.
Внешние угловые панели в первую очередь контролируют линии внешних углов, прямоугольность кромок и риск сколов после зачистки.
Положения отверстий, краевые ребра и соединения между угловыми и стеновыми панелями должны быть согласованы заранее.
Состояние угловых панелей напрямую влияет на вертикальность, ровность и визуальное качество стены.
По мере увеличения количества циклов повторного использования более тщательно проверяйте деформацию краевых ребер, изношенные отверстия и состояние сварных швов.

2. Почему угловые соединения так подвержены проблемам?

В углах концентрируются изменения как в нагрузке на опалубку, так и в расположении швов. Большие стеновые панели имеют относительно правильную форму, тогда как угол может сочетать в себе изменения толщины стены, дверные или оконные проемы, скрытые несущие колонны, сопряжения балок с плитами, лестничные площадки, опоры и инженерное бронирование. Если какое-либо условие не будет устранено должным образом, угол может сместиться, образоваться смещение или протечь раствор.

Проблема зачастую не в недостаточной прочности панели сама по себе. Более распространенные причины включают неполную детализацию, угловую панель, установленную в неправильной ориентации, пропущенные штифты или клинья, ригели, заканчивающиеся в углу, неконтролируемые диагонали стены или усиление и закладные элементы, смещающие угловую панель с места. Как только угол смещается, ошибка прямоугольности усиливается вдоль обеих прилегающих стен.

Источник проблемы	Типичный симптом	Последующий эффект
Непонятное расположение панели	Отверстия в углах и стеновых панелях не совпадают или перепутаны специальные панели.	Переделка участка, временное заполнение и расширение швов.
Недостаточно соединений	Ослабленные углы и локально открытые стыки	Утечка раствора и вздутие углов во время укладки.
Прерывистое армирование	Упоры или галстуки останавливаются на углу	Потеря прямоугольности стены и смещение углов.
Неправильная настройка	Линии края стены не смыкаются, а диагонали сильно различаются.	Непрямоугольные стены и сложные интерфейсы отделки.
Грубый зачистки	Сколы внешних углов и поврежденные выступы	Капитальный ремонт и плохой внешний вид.

3. Как следует детализировать внутренние и внешние углы?

Успешная угловая установка начинается с детального проектирования. На чертежах должны быть определены толщина и длина стены, тип угла и размер панели, расположение стеновых панелей, соединительные отверстия, положения ригелей и места сопряжения с балками, плитами, проемами, стойками и лестницами. Многоразовые угловые панели на типовых полах следует по возможности стандартизировать. Нетипичные полы и специальные соединения требуют специальных угловых панелей или переходных панелей специального размера.

Панели опалубки CIEZN можно адаптировать к проектным чертежам и соединить в единый несущий узел с помощью соединителей и арматурных ригелей. В углу решающим вопросом является не сама угловая панель, а то, как она сочетается с соседними стеновыми панелями, боковыми панелями балок и проемными панелями. Временная коррекция на рабочей поверхности редко обеспечивает стабильное качество формовки.

Пронумеруйте внутренние и внешние угловые панели по толщине стены, длине стены и типу соединения.
Определите на подробных чертежах панели специального размера, закрывающие панели, упоры и компенсационные панели в каждом углу.
Перед изготовлением и установкой проверьте отверстия в угловых панелях, направление штифтов и зазоры в ригелях.
На участках от стены до балки, от стены к плите и в углах проемов проверьте соотношение высот, а также планировку.
Пробно соберите углы на эталонном полу, чтобы подтвердить последовательность соединения угловых и стеновых панелей.

4. Планировка участка: контролируйте прямоугольность стен с помощью линий, а не на глаз

Углы стен невозможно надежно выровнять только опытным путем. Перед установкой проверьте линии сетки, линии грани стены, линии толщины стены, контрольные линии углов и диагонали. При необходимости протяните непрерывную линию вдоль длинных стен и стен с множественными возвратами, чтобы выявить накопившуюся ошибку. Является ли внутренний или внешний угол квадратным, в конечном итоге зависит от точного положения обеих прилегающих стен.

Полезный метод сайта сочетает в себе проверки по краям и по диагонали. Сначала подтвердите размеры и пересечение двух линий грани стены, затем измерьте диагонали в ключевых прямоугольных областях и, наконец, проверьте угловую точку на структурной сетке. Точные места, такие как лифтовые шахты, лестничные клетки, ядра, ванные комнаты и углы наружных стен, следует измерять как до, так и после установки опалубки.

Разметочный элемент	Метод проверки	Цель управления
Линии грани стены	Проверьте размеры и пересечение обеих граней стены.	Точно расположите угол.
Линии толщины стенки	Измерьте свободное расстояние между противоположными панелями	Предотвратите ошибки толщины стенки и локальное движение внутрь или наружу.
Диагонали	Выборочная проверка прямоугольных зон или диагоналей помещения	Определите квадратность стены и комнаты.
Вертикальная линия управления	Проверка вместе с подпорками и ригелями	Держите угол отвесным и выровненным по всей его высоте.
Линия уровня	Проверьте высоту угла относительно стыков балок и плит.	Предотвратите смещения на границах между стеной и балками.

5. Как установить внутреннюю угловую панель: сначала закройте внутренний угол

При установке внутренней угловой панели приоритетом является плотное закрытие двух пересекающихся стеновых панелей под внутренним углом и установление отвесной линии внутреннего угла. Обычно сначала следует проверить линии и толщину лицевой поверхности стены, а затем установить внутреннюю угловую панель, которая затем направляет соседние стеновые панели в закрытие. Если сначала зафиксировать оба больших пролета стены, а угловую панель втиснуть в оставшееся пространство, отверстия могут не совместиться, ребра краев могут столкнуться, а внутренний стык может открыться.

Сразу после установки проверьте вертикальность внутреннего угла, ширину шва и ровность прилегающих стеновых панелей. Внутренние углы особенно подвержены потере раствора, поэтому каждый штифт и клин должны быть установлены в правильное отверстие. Если это предусмотрено проектом, можно добавить уплотнители швов или пенопластовые ленты. Когда цементная паста попадает в открытый угловой шов, она влияет на отделку и увеличивает сопротивление при зачистке.

Сначала установите привязку внутреннего угла и используйте ее, чтобы закрыть прилегающие стеновые панели; не меняйте последовательность действий на обратную.
Отверстия для штифтов, краевые ребра и возвышения должны точно совпадать между внутренним углом и прилегающими стеновыми панелями.
Сохраняйте внутреннюю ширину шва равномерной, а не плотной с одной стороны и открытой с другой.
Не прерывайте ригели или стяжки во внутреннем углу, так как это может привести к выпучиванию угла.
Тщательно проверьте вертикальность лифтовых шахт, стыков со сдвиговыми стенами и внутренних углов лестничных пролетов.

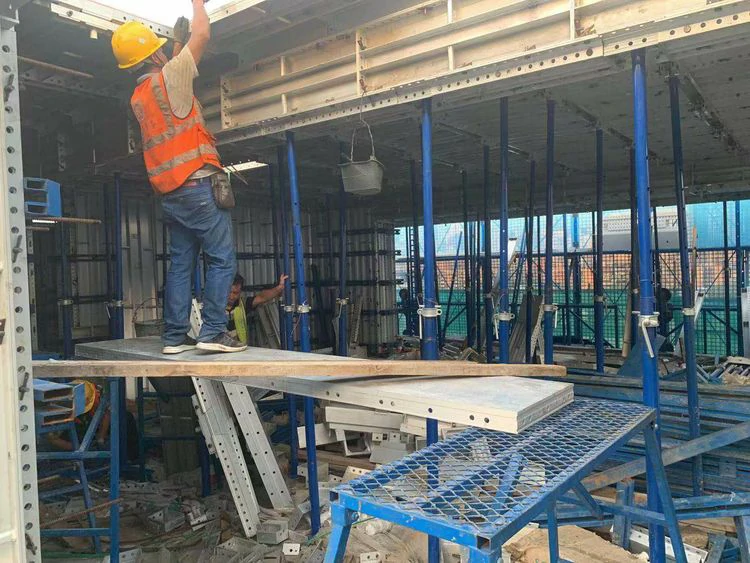

Место установки CIEZN

6. Как установить внешнюю угловую панель: контролировать внешнюю линию и защищать аррис

При установке внешней угловой панели внешняя линия должна оставаться прямой, угол и выступ должны быть достаточно устойчивыми, чтобы оставаться неповрежденными после зачистки. Наклоненный внешний угол сразу заметен, и его трудно скрыть при последующем ремонте. Сначала установите опорную линию внешнего угла, затем закройте и закрепите стеновые панели с обеих сторон к угловой панели.

Поврежденные внешние угловые панели не должны оставаться в цикле повторного использования. Помятые ребра на краях, закругленный внешний край или изношенные отверстия обычно приводят к появлению мягких на вид углов, сколов и смещений после зачистки. В дверных и оконных проемах, эркерах и углах балкона наружную угловую панель необходимо также согласовать с проемными панелями, панелями краевых балок и деталями отлива, а не сверять только с размерами плана.

Перед установкой осмотрите угловую панель на наличие перекосов, завальцованных кромок и поврежденных ребер кромок.
Выровняйте внешнюю опорную линию перед фиксацией стеновых панелей и соединителей угловых панелей.
Установите каждый штифт и клин во внешних углах; не уменьшайте количество точек подключения, потому что доступ неудобен.
Используйте ригели, подпорки и временные ограничители для предотвращения бокового смещения во время заброса.
Соблюдайте последовательность зачистки, которая защитит внешний угол, и никогда не прикасайтесь непосредственно к краю.

7. Как следует контролировать угловые соединения?

Контроль углового соединения зависит от плотно прилегающих краевых ребер, полного соединения и непрерывного пути нагрузки. Соединение не нужно сжимать как можно сильнее; он должен быть ровным, прямым и запираемым, при этом панели должны оставаться геометрически правильными. Если панель деформирована, более сильное забивание клиньев может закрыть один локальный зазор, но при этом общая угловая линия останется искривленной.

При исправлении углового соединения сначала проверьте совместимость панелей и соосность отверстий, затем армирование и передачу нагрузки и только потом продумайте уплотнительные материалы. Сильная зависимость от уплотнения или герметика обычно указывает на проблему с детализацией или последовательностью установки. В углах прилегание панелей и прямоугольность стены имеют приоритет над косметическим заполнением швов.

Совместное расположение	Главный элемент управления	Общий риск
Внутреннее угловое соединение	Плотно прилегающие ребра, совмещенные отверстия и прямая внутренняя линия.	Утечка раствора, застрявший мусор и плохо очерченные внутренние углы.
Внешний угловой шарнир	Прямая внешняя линия и плотно прилегающие панели с обеих сторон.	Смещения, сколы и слабые на вид линии.
Стеновая панель к угловой панели	Совмещенные отверстия и полные соединения	Местное раскрытие и выпячивание во время отливки.
Угол от стены до балки	Соответствие вертикальной отметки и горизонтальной линии	Смещения внутренних или внешних углов балок стены.
Угол открытия	Угловые и открывающиеся панели выровнены вместе	Погрешности размеров и утечка раствора вокруг дверей или окон.

8. Как измерить и контролировать прямоугольность стены

Прямоугольность стены – это не просто результат проверки после зачистки; управление начинается во время установки. В закрытых помещениях, основных помещениях, лифтовых шахтах, ванных комнатах, технических помещениях и помещениях с многочисленными проемами используйте размеры края стены, размеры помещения в свету, диагонали и вертикальные линии вместе.

Не сосредотачивайтесь на одном углу изолированно. Многие угловые ошибки возникают из-за накопленных отклонений вдоль длинной стены и становятся видимыми только при возвращении. Рассматривайте угловую панель как точку фиксации в общем выравнивании стены, используя ее для направления обеих стен прямо, а не для того, чтобы смещать угол после перемещения стен. Если изменение диагонали превышает допустимый диапазон, проверьте расположение, распорные стойки, ригели и нумерацию панелей.

В помещениях, похожих на комнаты, измерьте длину в свету, ширину в свету и обе диагонали, чтобы вместе оценить прямоугольность.
Протяните непрерывную линию вдоль длинных стен и стен с несколькими углами, чтобы предотвратить попадание накопленной ошибки в угол.
Отрегулируйте угловые панели вместе со стеновыми подпорками и ригельами, а не нажимайте на угол самостоятельно.
Измерьте непрерывные по вертикали пространства, такие как лифтовые шахты и лестничные клетки на последовательных этажах.
Запишите измерения углов эталонного пола для сравнения и анализа на последующих этажах.

9. Как должна работать система армирования с угловыми панелями?

Хотя угловые панели имеют небольшую площадь поверхности, уменьшать их армирование нельзя. Углы перенаправляют давление свежего бетона и несут сложные нагрузки, поэтому ригели, плоские галстуки , сквозные связи, двухтактные стойки и опоры не должны заканчиваться произвольно. CIEZN Опалубка использует клиновые и штыревые разъемы вместе с ригелями для закрепления опалубки как единого узла. В углах местная панель должна включаться в путь нагрузки всей стены.

Недостаточное армирование в углу обычно приводит к вздутию, неквадратности стен и раскрытию швов во время укладки. Проверьте целостность ригеля по всему углу, точки крепления угловых стоек, расположение стяжек, позволяющее избежать столкновений с арматурой, а также стабильный контроль толщины стены. Даже прямой угол приведет к неправильным размерам комнаты, если в месте стыка потеряется толщина стены.

Армирующий компонент	Функция	Фокус проверки
Уолеры	Поддерживайте прямолинейность стен и не допускайте выпуклостей углов.	Убедитесь в непрерывности или надежном соединении в углу.
Штифты и клинья	Прикрепите угловые панели к прилегающим стеновым панелям.	Убедитесь, что все разъемы установлены, зафиксированы и правильно ориентированы.
Плоские связи/сквозные связи	Контролируйте толщину стенки и боковую деформацию	Проверьте подходящие позиции возле угла и убедитесь, что ни одна из них не пропущена.
Двухтактный реквизит	Контролируйте вертикальность и угловое положение	Используйте надежные точки крепления и следите за тем, чтобы регулировка оставалась зафиксированной.
База поддержки	Не допускать дестабилизации угла в результате общей осадки.	Обеспечьте прочную опорную поверхность без осадки.

10. Что требует внимания при укладке и зачистке бетона?

Правильная установка сама по себе не гарантирует удовлетворительный готовый угол. Концентрированный выброс, повторяющийся контакт вибратора с угловой панелью или ненадлежащее наблюдение за опалубкой все равно могут вызвать движение, утечку раствора или вздутие. Контролируйте скорость укладки вокруг внутренних и внешних углов, избегайте односторонних ударов и тщательно уплотняйте без чрезмерной вибрации.

Во время зачистки сначала защитите внешние углы. Внутренние углы, как правило, легче освободить, тогда как поддевание к внешней грани может привести к ее немедленному разрушению. Осмотрите ребра, сварные швы и отверстия угловых панелей сразу после снятия панелей. Угловые панели накапливают повреждения при повторном использовании быстрее, чем обычные стеновые панели, и заслуживают отдельного осмотра и обслуживания.

Поднимайте бетон равномерно с обеих сторон угла, чтобы избежать концентрированного одностороннего давления.
Не держите покерный вибратор напротив угловых панелей или разъемов.
При наблюдении за опалубкой следует сосредоточить внимание на угловых клиньях, соединениях и соединениях ригелей.
Аккуратно зачистите внешние углы и никогда не прижимайте их непосредственно к внешней грани.
Перед повторным использованием удалите остатки раствора и осмотрите угловые панели на наличие деформаций, трещин и поврежденных краев.

11. Общие проблемы качества и анализ причин

Проблема качества	Возможная причина	Меры контроля
Утечка раствора во внутреннем углу	Внутренний шов не закрыт, отсутствуют клинья или деформирована угловая панель.	Сначала откорректируйте совместимость панелей и соединения, а затем загерметизируйте стык, как указано.
Скол внешнего угла	Поврежденная панель, грубая зачистка или недостаточная прочность бетона.	Замените деформированные панели и соблюдайте правильную последовательность и сроки снятия изоляции.
Стены не квадратной формы	Ошибка разметки, непроверенные диагонали или недостаточное усиление углов.	Еще раз измерьте линии кромок и диагонали до и после установки и выровняйте всю сборку в целом.
Смещение в углу	Несоответствие углов и фасадов стеновых панелей или плохой контакт ребер.	Проверьте высоту и совместимость панелей; не смешивайте номера панелей.
Выпуклость в углу	Прерванные ригели, недостаточные связи или чрезмерное воздействие при размещении	Заполните все детали армирования и контролируйте скорость и последовательность размещения.
Неровная линия внутреннего или внешнего угла	Накопленное отклонение длинного забоя или вынужденная коррекция в одной точке.	Выровняйте всю стену по непрерывной линии и используйте угловую панель, чтобы зафиксировать общую геометрию.

Часто задаваемые вопросы

Можно ли менять местами внутренние и внешние угловые панели при повторном использовании?

Нет. У них различаются направления нагрузки, расположение ребер и ребер и формованные цели. Каждую панель необходимо использовать в соответствии с ее номером и предполагаемым соединением. Их смешивание легко приводит к несоосности соединений и ошибкам размеров.

Что следует проверить в первую очередь, если в угловом шве течет затирка?

Сначала проверьте, совпадают ли угловые и стеновые панели, совпадают ли отверстия и установлены ли все штифты и клинья. Затем проверьте ригели и арматуру. Материал для герметизации швов следует рассматривать только после того, как все эти пункты выполнены правильно.

Достаточно ли измерения диагоналей для подтверждения прямоугольности стены?

Нет. Диагонали важны, но также необходимо учитывать размеры краевых линий, толщину стен, вертикальность и выравнивание последовательных этажей.

Почему на внешних углах легче обнаруживаются дефекты отделки?

Внешний угол представляет собой открытую линию, поэтому деформации, смещения или сколы сразу видны. Он также более уязвим во время зачистки и поэтому нуждается в защите во время монтажа, литья и зачистки.

Как поставщик может помочь контролировать качество углов?

Поставщик может сократить объем переработок на объекте за счет подробной компоновки панелей, специальных угловых панелей специального размера, пробной сборки, инструктажей по узлам, а также рекомендаций по подключению и усилению. Для достижения наилучшего результата команда проекта должна предоставить полные чертежи и отзывы о контрольных показателях.

Заключение

Внутренние и внешние угловые панели могут быть лишь частью углового соединения, но они определяют качество границы формируемой стены. Внутренние углы должны аккуратно закрываться и оставаться прямыми; внешние углы должны образовывать четкие линии, защищая при этом края. Угловые соединения и прямоугольность стены зависят от каждого этапа: от детализации и разметки до монтажа, армирования, заливки и зачистки.

Для генеральных подрядчиков, субподрядчиков по алюминиевой опалубке и групп по закупкам стабильное измеренное качество и равномерная отделка стен требуют большего, чем просто проверка плоскостности больших стеновых панелей. Внутренние и внешние углы следует рассматривать как ключевые контрольные точки. Когда компоновка панели, состояние панели, проверка углового усиления и прямоугольности образуют закрытый процесс, алюминиевая панельная система опалубки может обеспечить более прямые линии, более квадратные комнаты, меньше ремонта и более последовательную отделку. CIEZN предоставляет инженерная поддержка опалубки ; Требования к проекту можно обсудить через страница контактов .
