Как выбрать балки опалубки перекрытий: объяснение расположения средней балки и расстояния между стойками

2026-05-04

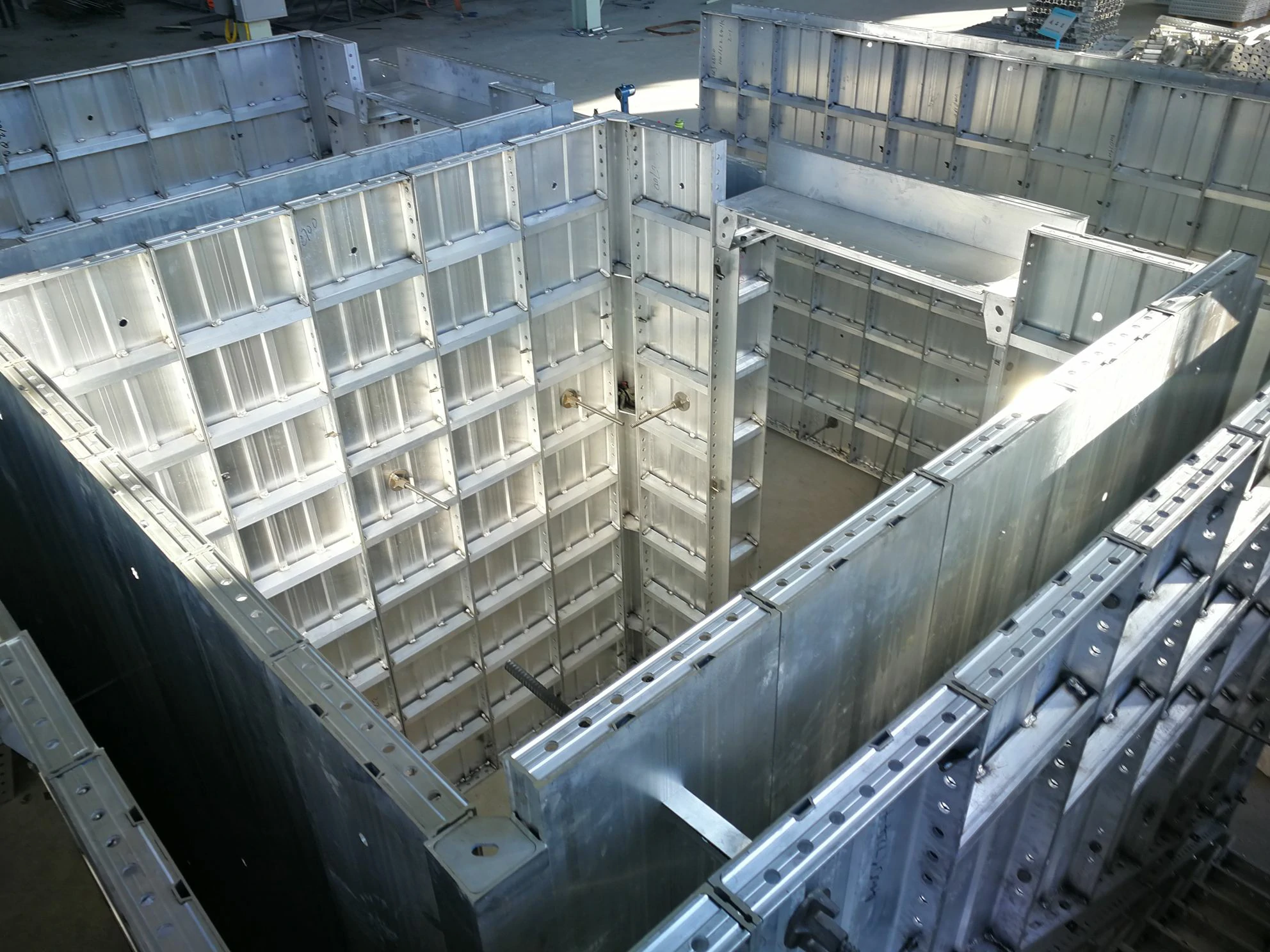

В системе опалубки алюминиевых плит балки перекрытий и средние балки не являются обычными поперечинами или упаковочными балками. Они являются ключевыми компонентами пути передачи нагрузки на плиту. После плиты алюминиевая опалубка Панели воспринимают нагрузку от свежего бетона, арматуры, рабочих и строительного оборудования, эта нагрузка должна проходить через балки, средние балки, ранние ударные головки и стальные реквизиты к структуре ниже. Если выбрана балка неправильно, расположение средней балки прерывисто или расстояние между стойками слишком велико, результатом может стать ошибка высоты плиты, прогиб перекрытия, деформация опалубки, более высокий риск раннего удара и ухудшение качества отделки бетона.

Для подрядчиков и покупателей алюминиевой опалубки понимание взаимосвязи между балками, средними балками и расстоянием между стойками является основой для надежного проектирования рабочих чертежей опалубки перекрытий и проверок установки на месте.

1. Что делают балки перекрытия и средние балки в алюминиевой опалубке

Типичный путь нагрузки алюминиевой опалубки перекрытий теоретически прост: панели перекрытий несут бетонные и строительные нагрузки, нагрузка передается через балки плит или средние балки на первые ударные головки, а затем отдельные стойки или стальные стойки передают ее на конструкцию ниже. Задача балки и средней балки — собирать распределенную нагрузку от панелей и передавать ее на опорные узлы, а также контролировать плоскостность, жесткость и устойчивость опалубки перекрытий.

Если команда сосредоточится только на толщине панелей перекрытия и игнорирует расположение балок, система может выглядеть завершенной сверху, в то время как путь нагрузки внизу не будет непрерывным. Это становится особенно важным в больших пролетах, вокруг проемов, возле балок, в зонах с утопленными плитами, в кухнях и ванных комнатах с локальными изменениями уровня и нестандартными планами этажей. В этих областях расположение средней балки напрямую влияет как на безопасность опалубки, так и на эффективность оборота.

2. Как отличить киль опалубки, среднюю балку и опорную балку

Имя компонента	Основная функция	Понимание на месте
Опалубка Киль/балка перекрытия	Поддерживает панели перекрытий и контролирует жесткость нижней панели и передачу нагрузки.	Обычно располагаются под панелями. Он должен соответствовать модулю панели, опорным узлам и последовательности зачистки.
Средний луч	Соединяет и поддерживает область перекрытия, выступая в качестве основного элемента передачи нагрузки между панелями и опорной системой.	Обычно работает с ранними ударными головками и одиночными стойками, а также влияет на ранний удар и сохранение схемы поддержки.
Quick-Deck Prop Head / ранняя ударная головка	Соединяет среднюю балку и стальную опору, позволяя опоре оставаться во время распалубки.	В ранней системе крепления нельзя трогать сохранившиеся опоры при снятии панелей.
Одиночная опора/Стальная опора	Обеспечивает вертикальную опору и передает нагрузку от плиты на расположенную ниже конструкцию.	Необходимо проверить расстояние между стойками, вертикальность, опору основания и горизонтальную устойчивость.
Совместная коллегия адвокатов	Помогает соединить компоненты перекрытий и обеспечить непрерывную сборку опалубки.	Слабые соединения влияют на плоскостность соединения и общую жесткость.

3. Какие условия имеют значение при выборе балок перекрытия?

Выбор балки зависит не только от того, можно ли установить деталь. При этом необходимо учитывать толщину плиты, размер пролета, расстояние между стойками, метод поворота опалубки, скорость укладки бетона, строительную нагрузку и требования к раннему нанесению ударов. В стандартных жилых этажах пролеты и толщина плит относительно стабильны, поэтому расположение балок может быть строго стандартизировано. В подвалах, подиумах, коммерческих помещениях или нестандартных конструкциях балки и средние балки требуют более детального проектирования рабочих чертежей с учетом изменений плана.

Чем толще плита, тем выше собственный вес свежего бетона, поэтому расстояние между балками и стойками следует проверять более тщательно.
Чем больше пролет, тем длиннее путь передачи нагрузки плиты и тем важнее становится расположение средней балки и опорного узла.
Края проемов, края балок, утопленные области перекрытий и зоны консолей следует проверять отдельно, а не напрямую использовать стандартное расстояние между зонами плиты.
При использовании системы раннего удара расположение средней балки и головки раннего удара должно следовать логике «полосы панелей, сохранение опор».”
Если строительная нагрузка на площадке тяжелая, например, насосные трубы, установка стрел или штабелирование концентрированного материала, местную систему поддержки следует укрепить и пересмотреть.

4. Основные принципы компоновки средней балки

Ключом к компоновке средней балки является обеспечение непрерывной и равномерной передачи нагрузки от плиты на стальные стойки. Средние балки не следует расставлять, только спрашивая, достаточно ли места для их размещения. Их компоновку следует проектировать вместе с модулями панелей, узлами опор, позициями головок раннего удара и последовательностью зачистки.

Принцип компоновки	Строительная точка	Контроль рисков
Подберите модуль панели	Положение средней балки должно соответствовать размерам панелей перекрытий и стыкам панелей.	Избегайте чрезмерных выступов кромок панели или концов панели без надежной опоры.
Матч с ранним ударом головой	Средняя балка должна сидеть на спроектированной головке раннего удара или опорном узле.	Во время зачистки сохраненные опоры нельзя нарушать.
Расстояние между опорами	Пролет средней балки следует рассматривать вместе с компоновкой стальной стойки.	Слишком большое расстояние между стойками увеличивает риск отклонения средней балки и деформации панели.
Сопоставление неправильных областей	Проемы, утопленные плиты, края балок, края стен и углы должны быть локально подтянуты или отрегулированы.	Предотвратите локальную подвеску, утечку раствора или неравномерность перекрытия плиты.
Соблюдайте последовательность зачистки	Компоновка средней балки должна обеспечивать возможность снятия панели и сохранять логику поддержки.	Во время зачистки следует избегать ослабления несущих узлов.

5. Как определяется расстояние между винтами?

Расстояние между опорами плит не является фиксированным числом. Он определяется толщиной плиты, системой опалубки, характеристиками балки или средней балки, грузоподъемностью опор, методом укладки бетона, строительной нагрузкой и требованиями к раннему нанесению удара. На месте недостаточно полагаться на опыт и говорить, что на каждом определенном расстоянии следует размещать одну опору. Алюминиевая опалубка чертежи магазина и в основе должно лежать описание метода, специфичного для проекта.

Проверка расстояния между винтами обычно состоит из трех слоев. Во-первых, соответствует ли мощность каждой стойки требованиям к нагрузке. Во-вторых, имеет ли средняя балка или балка приемлемый прогиб и прочность на таком расстоянии. В-третьих, стабильна ли общая система поддержки, включая горизонтальные риги, муфты, опорную опору и состояние опоры нижней конструкции.

Стандартные зоны перекрытий могут соответствовать обычной компоновке на рабочих чертежах, но перед укладкой бетона все равно необходимо проверить высоту и плоскостность.
Края балок, кромки проемов, зоны консолей и области утопленных плит следует рассматривать как ключевые области проверки.
Расстояние между опорами не следует случайно увеличивать, чтобы создать доступ, складывать материалы или избегать труб.
Области с высокими креплениями или тяжелыми нагрузками должны быть проверены на соответствие методическим указаниям для конкретного проекта. При необходимости добавьте подпорки и горизонтальные ограничители.
В ранней системе ударов сохраняемые позиции поддержки должны быть определены заранее, а не временно во время зачистки.

6. Процесс установки балок перекрытия и средних балок

1. Разметить и пронумеровать детали согласно заводским чертежам.

Перед установкой проверьте линии оси пола, линии контроля высоты, толщину плиты, положения отверстий, края балок и затонувшие участки плит. Балки перекрытий, средние балки, ранние несущие головки и стальные стойки должны устанавливаться в соответствии с номерами цеховых чертежей, чтобы компоненты из разных зон не смешивались.

2. Сначала расставьте стальные стойки и ударные головки.

В система алюминиевой опалубки для перекрытий , стальные стойки и ранние ударные головки являются основными точками опоры средних балок. Подпорки должны быть вертикальными, основания устойчивыми, а высота - правильно отрегулированной. Ранние ударные головки должны надежно соединяться со средними балками. Если стойки не отрегулированы правильно до установки средних балок, последующая регулировка высоты станет сложнее.

3. Установите средние балки и балки перекрытия.

При установке средних балок и балок убедитесь, что концы полностью посажены, соединения выполнены и отметки одинаковы. Соединения, нахлесты или соединительные стержни между соседними средними балками должны быть установлены в соответствии с требованиями системы. Не должно быть никаких подвешиваний, смещений, скручиваний или принудительной установки.

4. Укладка панелей алюминиевой опалубки перекрытий.

После укладки панелей перекрытия проверьте стыки панелей, булавки и клинья , углы и усиление края проема. Панели должны иметь полный контакт с балками или средними балками. Если часть потолочного перекрытия не имеет опоры, она может опуститься или создать неровное дно плиты во время укладки бетона.

5. Перед укладкой бетона еще раз проверьте высоту и устойчивость.

Перед укладкой бетона воспользуйтесь уровнем, лазерным уровнем или контрольной линией, чтобы еще раз проверить высоту и плоскостность перекрытия плиты. Также проверьте стальные стойки, горизонтальные риги, муфты, головки раннего удара и соединения средних балок, чтобы убедиться, что система поддержки плит стабильна и надежна.

7. Управление балками и средними балками в системе раннего удара

CIEZN Легкая алюминиевая опалубка многоразового использования 6061-T6 подчеркивается, что панели перекрытий можно снять, не перемещая опоры. Это преимущество зависит от правильной конфигурации средних балок, ранних ударных головок и удерживаемых опор. При ранней распалубке панели перекрытий можно переворачивать, но нельзя нарушать сохранившиеся опоры.

По этой причине при раскладке средней балки необходимо учитывать маршрут зачистки: какие панели снимаются в первую очередь, какие средние балки могут быть удалены, какие опоры должны оставаться, могут ли ранние ударные головки задеть во время зачистки и четко ли обозначены оставшиеся опоры. Если эти моменты не учитывать на этапе рабочего чертежа, ранняя разборка на месте может быстро стать рискованным процессом «решения во время разборки».

8. Распространенные проблемы и рекомендуемые решения

Проблема	Возможная причина	Рекомендуемое решение
Локальный прогиб перекрытия перекрытия	Расстояние между стойками слишком велико, средний пролет балки слишком длинный или концы панелей не имеют надежной опоры.	Просмотрите расположение балки и средней балки. При необходимости добавьте реквизит или отрегулируйте опорные узлы.
Непостоянная высота плиты	Высота стальных стоек неравномерна, головки ранних ударов не затянуты или средние балки локально подвешены.	Перед бетонированием перепроверьте высоту в целом и отрегулируйте стойки и средние балки по зонам.
Сохранившиеся опоры были нарушены во время зачистки	Последовательность ранних ударов неясна, или расположение среднего луча и головы раннего удара неразумно.	Заранее определите сохраняемые положения опор и запретите расшатывание несущих узлов при распалубке.
Деформация края отверстия или утечка раствора	Балки вокруг проема недостаточны, краевым панелям не хватает поддержки или отсутствуют штифты и клинья.	Отдельно проверяйте проемы, утопленные плиты и области кромок балок. Добавьте поддержку там, где это необходимо.
Поддержка системы тряски	Горизонтальные стальные стержни или муфты отсутствуют, либо основания стоек нестабильны.	Установите горизонтальные ограничители в соответствии с описанием метода и проверьте основания и соединители.

9. Консультации по закупкам и дизайну чертежей магазина

Приобретая плитную алюминиевую опалубку, не ориентируйтесь только на цену единицы панелей. Что действительно влияет на эффективность строительной площадки и качество отделки, так это то, являются ли панели перекрытий, балки перекрытий, средние балки, головки раннего удара, стальные стойки, соединительные стержни, штифты и клинья, горизонтальные стальные стержни, поворотные муфты и прямоугольные муфты поставляются в виде совместимого набора. Полная система перекрытий должна также включать рабочие чертежи, нумерацию компонентов, чертежи компоновки опор, инструкции по предварительной забивке и руководство по установке на месте.

Для зарубежных проектов перед заказом предоставьте структурные чертежи, толщину плит, высоту пола, расположение балок и плит, целевой цикл строительства, метод укладки бетона и опыт установки местных рабочих. Обладая этой информацией, поставщик может оптимизировать расположение средних балок и расстояние между опорами, сокращая количество вторичных модификаций после прибытия системы на площадку.

Часто задаваемые вопросы

Являются ли балки перекрытия и средние балки одним и тем же?

Не совсем. Балка перекрытия больше похожа на второстепенный несущий компонент, который поддерживает панели перекрытия, тогда как средняя балка обычно является более важным элементом передачи нагрузки в системе перекрытий и часто работает с ранними ударными головками и стальными стойками. Названия могут различаться у разных производителей, поэтому следует руководствоваться заводскими чертежами и номерами компонентов.

Можно ли увеличить расстояние между стойками на месте исходя из опыта?

Не рекомендуется. Расстояние между стойками должно определяться детальным проектом и описанием метода для конкретного проекта. Небрежное расширение увеличивает риск отклонения средней балки, деформации панели и ошибки подъема плиты.

Почему кромки проемов и утопленные участки плит требуют особой проверки?

На этих участках опалубка установлена неравномерно, и путь нагрузки может быть легко прерван. Они также включают в себя больше краевых и коротких панелей. Если расположение балок и стоек недостаточно, могут возникнуть утечка раствора, перекос, прогиб или затрудненное зачистка.

Можно ли убрать все средние балки в ранней ударной системе?

Это зависит. Какие средние балки или панели можно снять, а какие опоры и узлы следует оставить, должно определяться на ранней стадии проектирования системы ударов, условий прочности бетона и описания метода для конкретного проекта.

Что чаще всего упускают из виду при выборе балок перекрытия?

Строительная нагрузка и последовательность вскрытия часто упускаются из виду. Выбор только по толщине плиты недостаточен. Также необходимо учитывать насосные трубы, размещение стрел, укладку материала, маршруты раннего удара и сохраняемые опоры.

Заключение

Выбор балок опалубки перекрытий и средних балок, по сути, является балансом между передачей нагрузки на перекрытие и эффективность оборота строительства . Разумная компоновка средней балки обеспечивает непрерывную загрузку панелей, свободные опорные узлы и контроль ранней последовательности зачистки. Разумное расстояние между стойками помогает контролировать высоту плиты, плоскостность перекрытия и безопасность укладки бетона. В проектах алюминиевой опалубки балки, средние балки, ранние ударные головки, стальные стойки, горизонтальные риги и муфты должны проектироваться как одна система, а не рассматриваться как отдельные аксессуары.
