Руководство по стойкам для тяжелых условий эксплуатации и двухтактным стойкам: от выбора крепления до регулировки на месте

2026-04-30

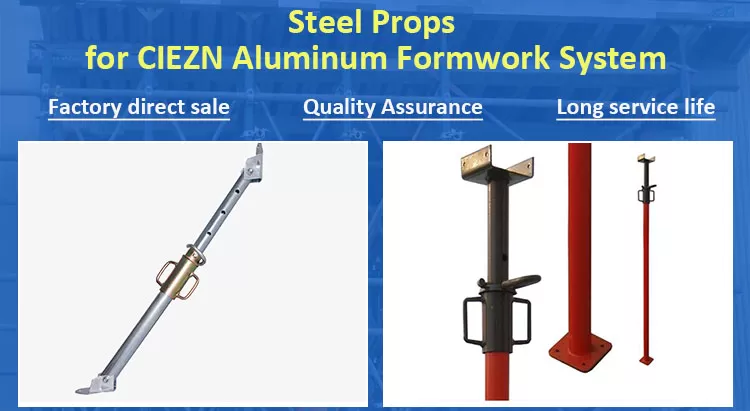

В конструкции алюминиевой опалубки как Heavy Duty Prop, так и Push-Pull Prop относятся к стальная опора семья, но на площадке они выполняют очень разную работу. Стойка Heavy Duty обычно используется в качестве вертикальной несущей стойки под опалубкой перекрытий, балочными перекрытиями, ранними ударными головками и другими позициями, которые несут вертикальные нагрузки. Стойка Push-Pull чаще используется в качестве регулируемой опоры для опалубки стен, опалубки колонн, сдвиговых стен, больших стеновых панелей и форм колонн, где она помогает с креплением, позиционированием и коррекцией вертикальности. Если и то, и другое рассматривать просто как «опоры для стальных труб», на объекте легко может возникнуть неправильный выбор, неясный путь нагрузки, плохой контроль вертикальности или неполная проверка безопасности.

Для генеральных подрядчиков, субподрядчиков по алюминиевой опалубке и зарубежных строительных подрядчиков выбор правильных стоек для тяжелых условий эксплуатации и толкающе-тянущих стоек является основным требованием для безопасной и стабильной фиксации плит. опалубка для стен и колонн и хорошее качество отделки бетона.

1. Основные различия между сверхмощной пропеллером и двухтактной пропеллером.

Элемент	Сверхмощная опора	Двухтактная опора
Основная функция	Вертикальная несущая опора, обычно используемая для алюминиевая опалубка для перекрытий, опалубка балочного перекрытия, системы раннего удара и местное усиление опор.	Наклонная опора «тяни-толкай», обычно используемая для позиционирования опалубки стен и колонн, регулировки вертикальности, боковой устойчивости и коррекции опалубки.
Поведение нагрузки	Преимущественно осевое сжатие. Ключевыми проверками являются несущая способность, устойчивость, высота опоры и опорная поверхность внизу.	В основном двухтактная регулировка и наклонная стабилизация. Ключевыми проверками являются точки соединения, угол, ход регулировки и надежность крепления.
Общие локации	Плиты, опалубка перекрытий, средние балки, ранние головки и опорные площадки балок-плит.	Стеновая опалубка, опалубка колонн, несущие стены, торцевые стены, кромки проемов и точки коррекции длинной стены.
Фокус контроля на месте	Держите опору вертикально, основание стабильным, верхний контакт надежным, а горизонтальные риги и муфты связанными в устойчивую систему.	Следите за надежностью верхних и нижних соединений, эффективностью резьбового регулятора, подходящим углом наклона стойки и блокировкой распорок после коррекции.
Могут ли они заменить друг друга?	Их не следует заменять случайно. Сверхмощную стойку нельзя использовать в качестве стойки для сгребания.	Она не должна заменять стойку для тяжелых условий эксплуатации в качестве основной вертикальной несущей опоры.

2. Где использовать сверхмощную стойку и как ее выбрать

Heavy Duty Prop подходит для алюминиевой опалубки перекрытий, опор балочного перекрытия, позиций ниже ранних ударных головок и любых участков, где необходимо нести вертикальную нагрузку. Его основная задача — передать нагрузку от свежего бетона, арматуры, алюминиевых панелей опалубки, балок/средних балок, рабочих и оборудования на конструкцию ниже. Выбор не должен основываться только на максимальной высоте. Необходимо также учитывать высоту пола в свету, толщину плиты, глубину балки, высоту головки раннего удара, высоту балки, припуск на регулировку и нагрузку на конструкцию.

Спецификация CIEZN Heavy Duty Prop	Внутренняя трубка/внешняя трубка	Руководство по выбору
1,7–3,0 м	48 мм/60 мм	Подходит для более низких этажей или местных опорных зон с сохранением достаточного допуска на регулировку.
1,8–3,2 м	48 мм/60 мм	Обычно используется для локальной поддержки плит на стандартных перекрытиях, при условии проверки высоты в свету и конфигурации опалубки.
2,0–3,6 м	48 мм/60 мм	Подходит для пола средней высоты. Перед использованием следует проверить гибкость и устойчивость ограничителя.
2,2–4,0 м	48 мм/60 мм	Подходит для более высоких этажей или особых помещений, где более важными становятся горизонтальные крепления и условия опоры.
3,0–5,0 м	48 мм/60 мм	Высокие условия крепления следует проверять на соответствие методическим указаниям для конкретного проекта, а не определять только опытным путем.

Выбирая стойку для тяжелых условий эксплуатации, старайтесь поддерживать фактическую рабочую высоту примерно в середине регулируемого диапазона. Избегайте работы слишком близко к минимальной или максимальной высоте. Около максимальной высоты устойчивость стойки становится более чувствительной к вертикальному расположению, горизонтальному ограничению и состоянию опоры основания. Рядом с минимальной высотой может оказаться недостаточно хода регулировки для точной коррекции уровня на месте.

3. Где использовать двухтактную опору и как ее выбрать

В стене и колонне алюминиевая опалубочная система Стойка Push-Pull работает больше как регулируемая стойка для сгребания. В основном он используется для позиционирования опалубки, коррекции вертикальности и боковой устойчивости. Толкая или тянув, он регулирует положение опалубки стены или колонны, чтобы панели соответствовали требуемому выравниванию и вертикальности. В отличие от стойки для тяжелых условий эксплуатации, стойка Push-Pull не должна использоваться в качестве основного несущего вертикального компонента опалубки перекрытий.

Спецификация стойки CIEZN Push-Pull	Внутренняя трубка/внешняя трубка	Руководство по выбору
1,6–2,9 м	48 мм/60 мм	Подходит для опалубки нижних стен и колонн или для местной коррекции коротких раскосов.
1,8–3,2 м	48 мм/60 мм	Подходит для обычных стоек для выравнивания стен и колонн, а также для коррекции стандартного пола.
2,0–3,6 м	48 мм/60 мм	Подходит для стен средней высоты, форм колонн и коррекции стенок на сдвиг.
2,2–4,1 м	48 мм/60 мм	Подходит для более высоких стен или мест, где требуется более длинный ход регулировки.
3,0–5,0 м	48 мм/60 мм	Высокие стены или большие панели опалубки следует проверять вместе с деталями соединений и описанием метода для конкретного проекта.

При выборе стойки Push-Pull следует одновременно учитывать длину, угол установки, верхнюю и нижнюю точки соединения, ход регулировки и высоту стены. Если винт слишком крутой, горизонтальная регулировка ограничена. Если он слишком плоский, вертикальная составляющая и силы соединения становятся неблагоприятными. На строительной площадке позиции сгребающих стоек должны соответствовать чертежам опалубки или указаниям метода для конкретного проекта и не должны случайно перемещаться.

4. Выбор типа стойки по строительной позиции

Для алюминиевой опалубки перекрытий, опалубки балочного перекрытия и позиций ниже первых ударных головок используйте стойки Heavy Duty Prop или систему с одной стойкой, указанную в проекте в первую очередь.
Для стеновой опалубки, форм колонн, сдвиговых стен и коррекции больших стеновых панелей сначала используйте Push-Pull Prop для двухтактной регулировки и контроля вертикальности.
Если система крепления плит требует горизонтальной устойчивости, используйте горизонтальные стальные трубы, поворотные муфты, прямоугольные муфты и соответствующие компоненты, чтобы сформировать пространственно устойчивую систему.
При усилении опалубки стен и колонн проверяйте булавки и клинья , стяжки, ригель, подкосы, а также опалубку для внутренних и внешних углов одновременно.
Высокие опоры, высокие стены, подпорные стены подвала, консольные зоны и зоны с концентрированными строительными нагрузками должны рассматриваться в соответствии с описанием метода для конкретного проекта, а не только на основе опыта стандартных этажей.

5. Этапы регулировки на месте для стойки для тяжелых условий эксплуатации

1. Грубо отрегулируйте высоту пола и конфигурацию опалубки.

Перед установкой выберите правильную стойку для тяжелых условий эксплуатации в соответствии с высотой пола в свету, толщиной плиты, глубиной балки, толщиной алюминиевой панели опалубки, высотой балки или средней балки, а также высотой головки раннего удара. Затем грубо отрегулируйте внутреннюю трубку до заданной высоты. После грубой регулировки штифт должен быть полностью вставлен в отверстие. Его нельзя вставлять наполовину или заменять несоответствующей арматурой.

2. Расположите опору и держите ее вертикально.

Основание стойки должно располагаться на твердой, ровной и чистой поверхности конструкции. При необходимости используйте несущую пластину, соответствующую требованиям по нагрузке. Верх должен надежно прилегать к ударной головке, U-образной головке или балке. Стойка не должна заметно наклоняться, а основание не должно располагаться на строительном мусоре, древесных обрезках, комках раствора или сыпучих материалах.

3. Точно отрегулируйте уровень с помощью регулировочной гайки.

После того как опалубка плиты уложена, следует провести точную регулировку с помощью уровня, лазерного нивелира или линии контроля высоты. Регулировку следует производить по зонам и рядам согласованно. Избегайте резких подъемов в одной точке, которые могут привести к скручиванию панелей перекрытий, деформации балок или локальной концентрации нагрузки.

4. Еще раз проверьте передачу нагрузки после выравнивания.

После регулировки высоты проверьте, действительно ли каждая опора несет нагрузку. Если верхняя часть не соприкасается, основание подвешено, стойка трясется или соседние стойки имеют явную разницу уровней, немедленно отрегулируйте ее. Перед укладкой бетона также убедитесь, что горизонтальные ригели и соединители укомплектованы, чтобы система крепления не представляла собой просто набор изолированных вертикальных стоек.

6. Этапы регулировки на месте для двухтактной стойки

1. Сначала закрепите верхнюю и нижнюю точки соединения.

Верхний конец двухтактной стойки обычно соединяется с опалубкой стен и колонн, ригелем или специальным соединителем. Нижний конец фиксируется к плите, закладной детали или надежному месту крепления. Соединительные штифты, болты и опорные пластины должны быть в комплекте. Временные соединения внахлест или фиксация только трением недопустимы.

2. Грубо отрегулируйте выравнивание стен и колонн.

После первоначальной установки опалубки следует выполнить грубую корректировку по линиям осей, линиям кромок и контрольным линиям. Стойка Push-Pull может перемещать опалубку путем толкания и вытягивания, но она не может заменить нижние фиксаторы, штифты и клинья или система связи . Если выравнивание нижней части опалубки неправильное, сначала исправьте положение, а затем используйте подпорку для точной регулировки.

3. Отрегулируйте вертикальность с помощью резьбового регулятора.

Поправку по вертикали следует проверять с помощью отвеса, линейки, лазерного инструмента или тахеометра. Что касается длинных стен, не судите только по одному пункту. Проверьте концы стен, середину стены, края проемов, внутренние и внешние углы, а также пересечения с соседними стенами. После регулировки зафиксируйте резьбовой регулятор и соединители, чтобы предотвратить ослабление или пружинение во время укладки бетона и вибрации.

4. Продолжайте проверять во время укладки бетона.

Во время укладки бетона боковое давление на стеновую опалубку постоянно меняется. Назначьте рабочих для проверки подпорок, ригелей, стяжных стержней, штифтов и клиньев, а также внутренних и внешних угловых соединений. Если обнаружено движение опалубки, ослабленные гайки, пружинение сгребающей стойки или локальная утечка раствора, немедленно устраните эту проблему.

7. Ключевые моменты проверки безопасности на объекте

Обзор элемента	Сверхмощная опора	Двухтактная опора
Путь загрузки	Проверьте, передаются ли нагрузки на перекрытия через панели, балки и начальные ударные головки на стойки и конструкцию ниже.	Проверьте, образует ли боковая сила от опалубки стен и колонн устойчивую систему через риги, подкосы и точки крепления.
Диапазон высот	Проверьте, находится ли фактическая рабочая высота в допустимом диапазоне и сохраняется ли припуск на регулировку.	Проверьте, соответствует ли длина сгребающей стойки высоте стены и углу установки, а также имеет ли резьбовой регулятор полезный ход.
Соединения	Проверьте, целы ли и надежны верхняя U-образная головка, головка раннего удара, основание и штифт.	Проверьте, целы ли и надежны верхние и нижние разъемы, штыри, болты, опорные пластины и запирающие детали.
Меры стабильности	Проверьте, установлены ли горизонтальные перекладины, стяжки, поперечные ограничители или другие меры устойчивости, требуемые условиями метода.	Проверьте, разумен ли угол наклона стойки и обеспечивает ли он эффективную регулировку и боковую устойчивость.
Риски укладки бетона	Проверьте, нет ли сосредоточенного штабелирования материала, размещения нагрузки на стрелу, ударов насосной трубы или ослабления подпорок.	Проверьте, нет ли смещения стен, незакрепленных подпорок, пружинения опалубки или вырыва угловой опалубки.

8. Консультации по закупкам и управлению проектами

При покупке подпорок для тяжелых условий эксплуатации и подпорок-толкателей подтвердите минимальную высоту, максимальную высоту, наружный диаметр внутренней трубы, наружный диаметр внешней трубы, толщину стенки, обработку поверхности, тип гайки, размер опорной плиты, качество штифтов и совместимость с алюминиевой опалубочной системой. Стальные стойки CIEZN доступны с окрашенной или оцинкованной поверхностью. В зависимости от проекта и окружающей среды можно выбрать различную длину и типы регулировки. При морских перевозках также обратите внимание на упаковку, комплектность принадлежностей, соотношение запасных частей и руководство по установке на месте .

С точки зрения управления проектом, система крепления должна быть включена в чертеж цеха алюминиевой опалубки, а не дополняться временно после прибытия опалубки. Опорные стойки перекрытий, опоры стен и колонн, система связей, ригели, штифты и клинья, горизонтальные ригели и муфты должны проверяться как одна скоординированная система. Только когда выбор стоек, детали соединений и регулировка на месте образуют полный цикл, можно достичь преимуществ многократного использования и высокой точности алюминиевой опалубки на месте.

9. Распространенные ошибки

Использование распорки Push-Pull в качестве основной вертикальной несущей опоры опалубки перекрытий.
Использование сверхмощной стойки на максимальной высоте без достаточного горизонтального ограничения.
Установка основания стойки на строительный мусор или сыпучие материалы, вызывающая осадку после укладки бетона.
Использование ненадежных соединений верхних и нижних стоек для контроля вертикальности стены.
Установка опалубки на место с помощью подпорки Push-Pull перед коррекцией выравнивания опалубки.
Ошибочное снятие или сбивание вертикальных стоек, которые все еще должны оставаться на месте во время раннего удара плиты.
Невозможность проверки высоких стен, высоких опор или подвальных помещений в соответствии с описанием метода для конкретного проекта.

Часто задаваемые вопросы

Могут ли сверхмощная стойка и двухтактная стойка заменить друг друга?

Не рекомендуется. Стойка Heavy Duty в основном используется для вертикальной несущей нагрузки, а стойка Push-Pull в основном используется для регулировки наклона и стабилизации опалубки. Их направления сил и функции места различны, поэтому их не следует случайно менять местами.

Чем в основном управляет двухтактная опора?

Стойка Push-Pull в основном используется для регулировки выравнивания опалубки стен и колонн, коррекции вертикальности и боковой устойчивости. Он должен работать вместе со штифтами и клиньями, ригелями, системой связей и фиксаторами нижней опалубки.

Может ли выбор стойки для тяжелых условий эксплуатации основываться только на максимальной высоте?

Нет. Помимо максимальной высоты вам также необходимо проверить фактическую рабочую высоту, допуск на регулировку, грузоподъемность, ограничитель устойчивости, опорную поверхность основания и совместимость с ударной головкой раннего выпуска.

Нужны ли опорам перекрытий горизонтальные риги и муфты?

В большинстве случаев в соответствии с описанием метода следует устанавливать горизонтальные ригели, поворотные муфты, прямоугольные муфты или другие меры устойчивости. Изолированные опоры создают более высокий риск, особенно в зонах более высоких опор, зонах сосредоточенной нагрузки или зонах опалубки больших плит.

Что следует проверить перед заливкой бетона?

Проверьте характеристики стоек, высоту опоры, вертикальность, верхний контакт, подшипник основания, штифты, гайки, горизонтальные рейки, муфты, соединения стоек, ригели, штифты и клинья, а также общее выравнивание опалубки.

Заключение

Стойка Heavy Duty и стойка Push-Pull — это два разных компонента стальной стойки в алюминиевой опалубке. Первый выполняет функции вертикальной поддержки плит, балочных перекрытий и ранних систем ударной конструкции; последний обеспечивает коррекцию «тяни-толкай» и боковую устойчивость опалубки стен и колонн. Правильный подход — выбрать тип опоры в соответствии с положением конструкции, направлением силы, высотой пола, высотой стены, системой опалубки и описанием метода для конкретного проекта, а затем закрепить систему с помощью правильных соединений, регулировки на месте и проверки укладки бетона. Для покупателей и подрядчиков выбор опоры не является второстепенным вопросом аксессуаров. Это часть безопасности системы алюминиевой опалубки и качества отделки бетона.
